Паяем махарайки, осуждаем друг друга за разводку платы и макетку из куска фанеры. Хвалимся самодельными ебушками про уровня. Пиратское радио и официальное - связисты всех мастей приветствуются.
Форсы "знаменитостей" не приветсвуются, вниманиеблядство и ардуиносрачи тоже.
Не можешь сходу назвать закон ома и первое правило кирхгофа - в прикрепленный тред по любому вопросу.
Очередной раковник для ньюфагов стартует в этом легендарном ITT треде.
ПРЕЖДЕ ЧЕМ СОЗДАТЬ ТРЕД, ПОГУГЛИ, ПРОЧТИ ЭТОТ ПОСТ (а лучше весь тред) И ВОСПОЛЬЗУЙСЯ ПОИСКОМ ПО РАЗДЕЛУ. ТАКЖЕ СМОТРИ ТЕМАТИЧЕСКИЙ УКАЗАТЕЛЬ ТРЕДОВ (>>263887 (OP) ).
Решил заняться электроникой, паянием ололо-быдло девайсов? Похвально. Вот список нужной литературы и ссылок:
Книги:
Вообще, их очень много. Но тебе же лень искать, поэтому получай скромнейший минимум:
Если у тебя есть вопросы типа: "почему мои калоночки гудят/не играют?", "мультивибратор не пашет", "как определить полярность резистора?" или наушники так и не поддались, то спрашивай в этом треде.
Если у тебя действительно серьёзный вопрос, тогда так и быть, создавай тред.

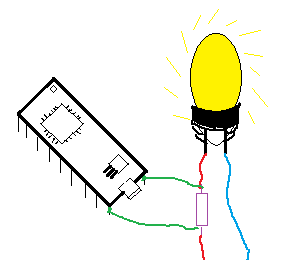

двач, есть устройство, условно лампочка, которая может либо гореть (потреблять 100милиампер) либо не гореть (потреблять почти 0 миллиампер), но напряжение на неё подаётся всегда. Контроллеру нужно как то понимать, работает ли сейчас устройство. Правильно ли я понял, что самый простой и дешёвый способ сделать это - подключить низкоомный резистор, и замерять падения напряжения на нём? Вроде бы ардуино это умеет.

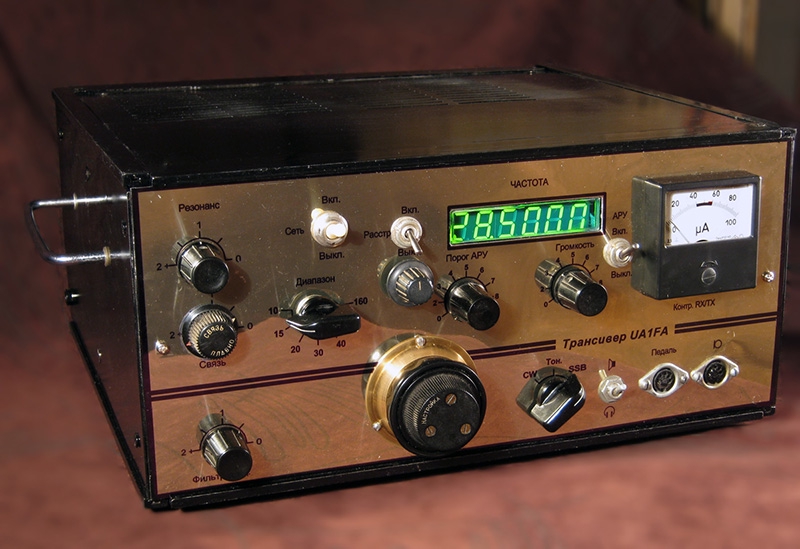

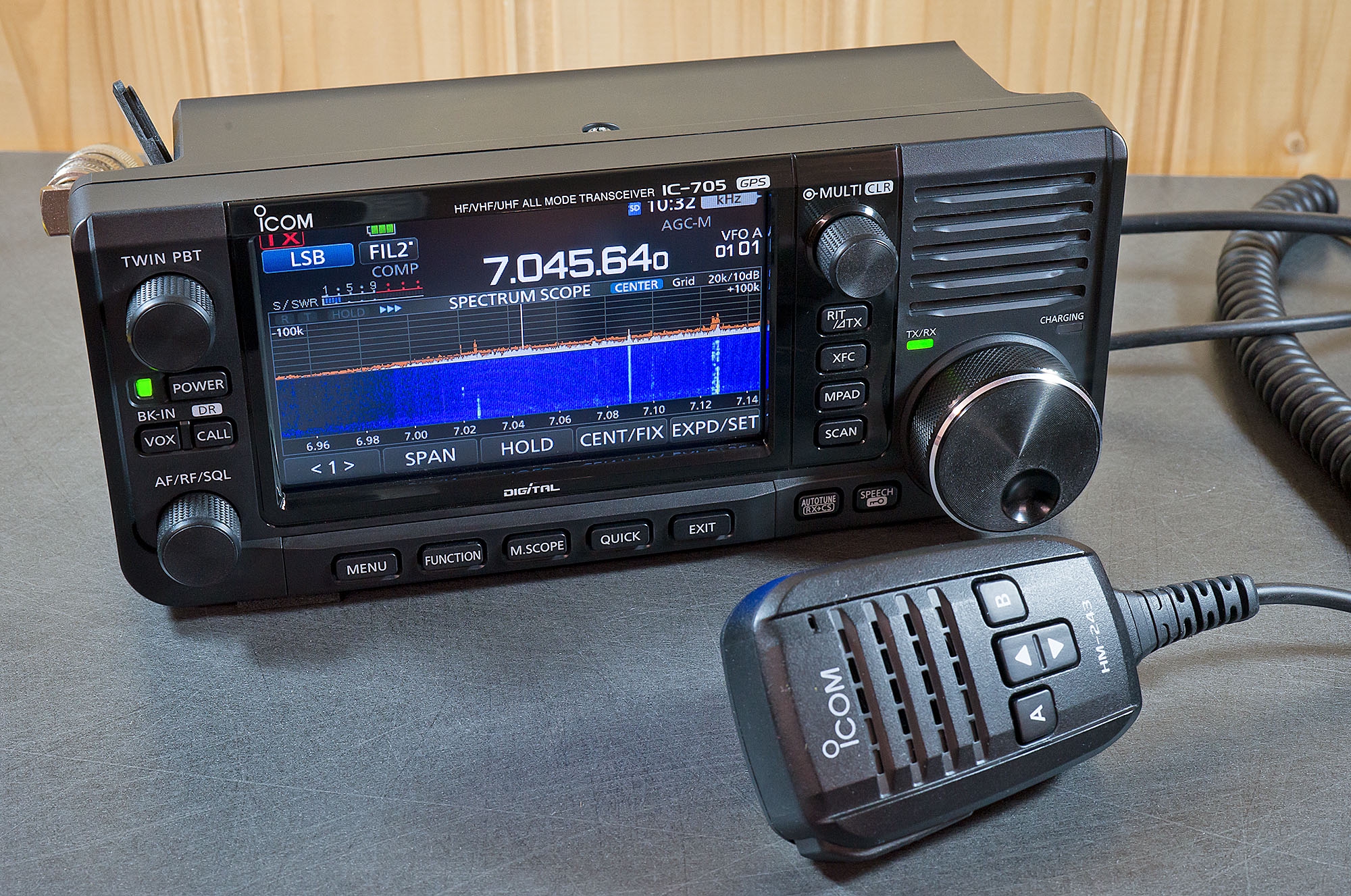

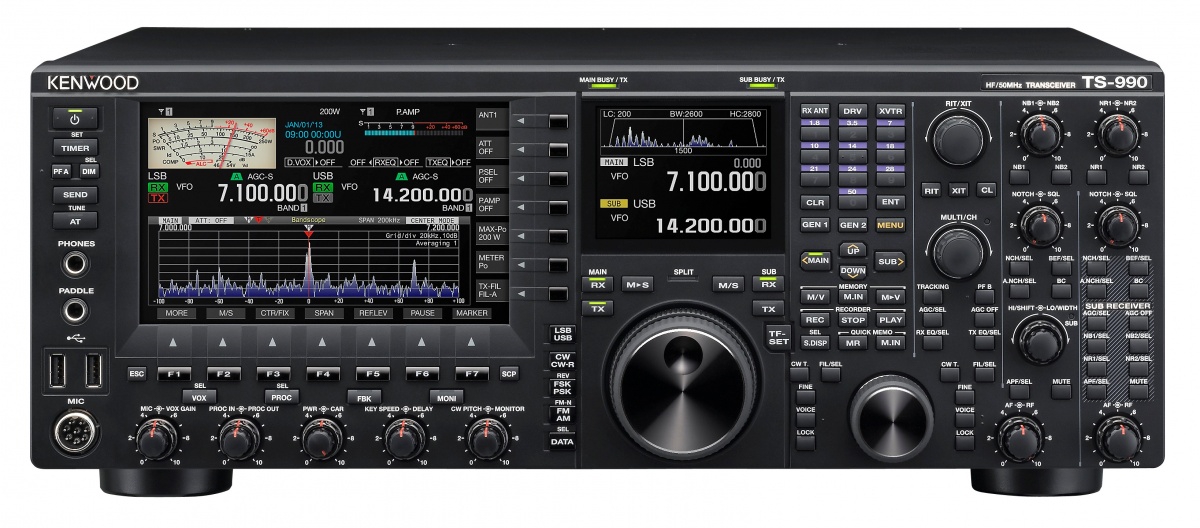

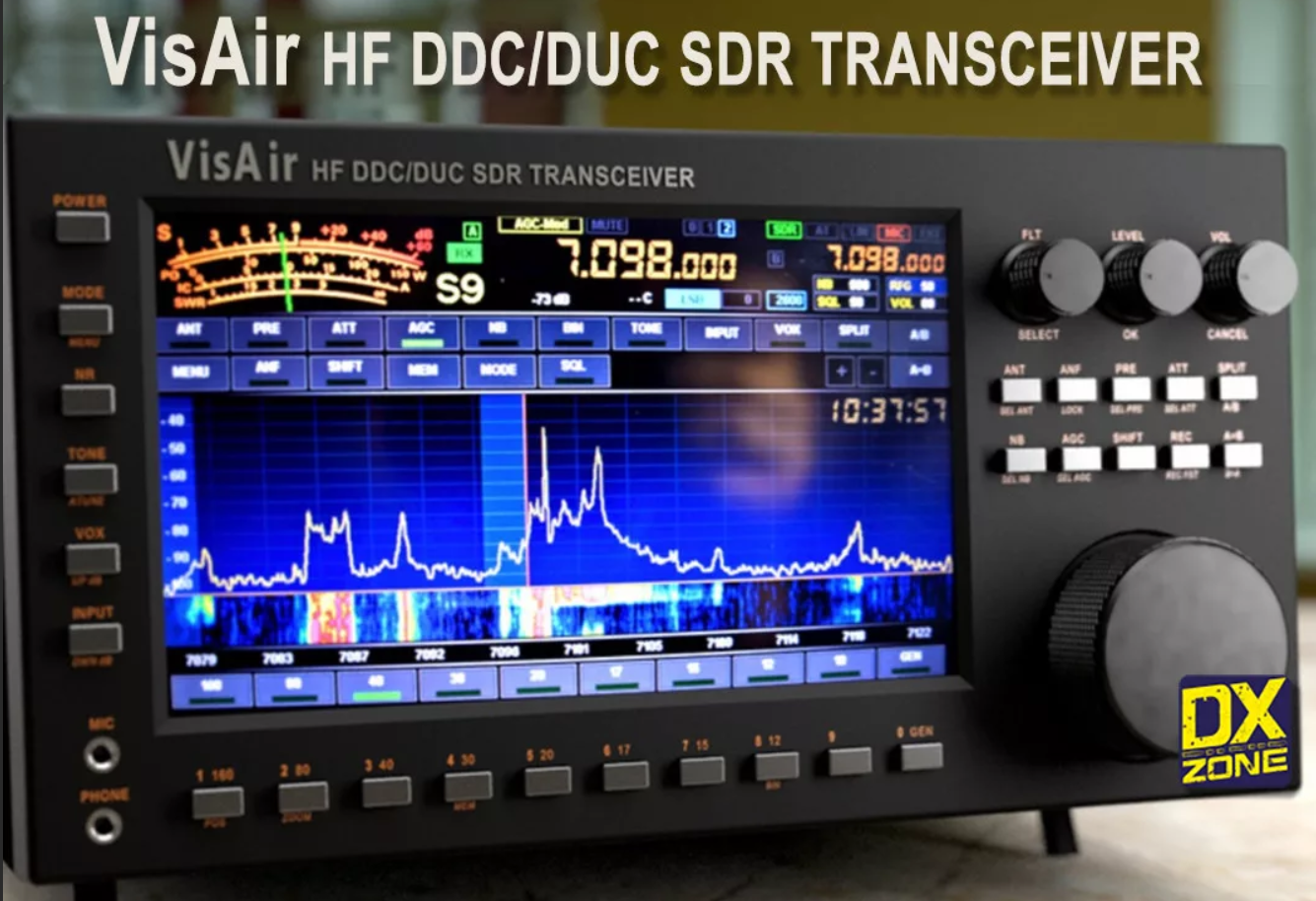

Тут мы развешиваем на деревьях дИполи или дипОли, настраиваем трансильвер Лоповка, дудим со свободными радиолюбителями на частотах 10460, 3000+, вслушиваемся в жужжалку 4625, разогреваем лампы киловатников, и боремся с помехами от диодных лампочек соседа путем выезда в "поля".
>>578565 Хорошая вещь, чем запитывать будешь? Я такой запитываю от power-банка UGREEN (25kmah) 140ваттного через PD триггер на 20вольт(он как раз 5 ампер выдает) и преобразователь напряжения понижающий с алишки. в Ft8 вообще гуд никаких шумов ниче
Короче бюджет около 65 ну край 80 деревянных, смотрю в сторону ft-891 можно бэушный даже, нравится его дизайн и то что он маленький. Всякие кенвуды б/у которые по 7кг конечно привлекательны по цене (40-50к) но из за такого большого веса не рассматриваю, так как планирую перемещать трансивер с дачи до второй дачи ) и может иногда в лес 🌳
Мож кто подскажет совет даст, что можно посмотреть под мои задачи? 100ватт 60-80к не шибко тяжелый аппарат
А чем запитывать походный усилок? Там вроде указано напряжение 13.8, но в обычном аккумуляторе будет 12-13 В. Можно ли четыре 18650 последовательно использовать? Или нужно строго 13.8?

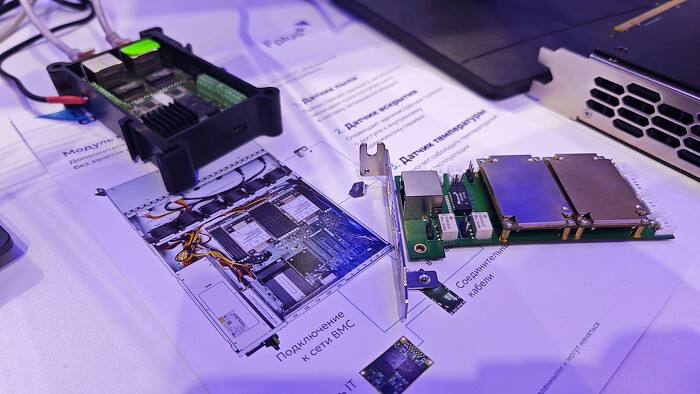

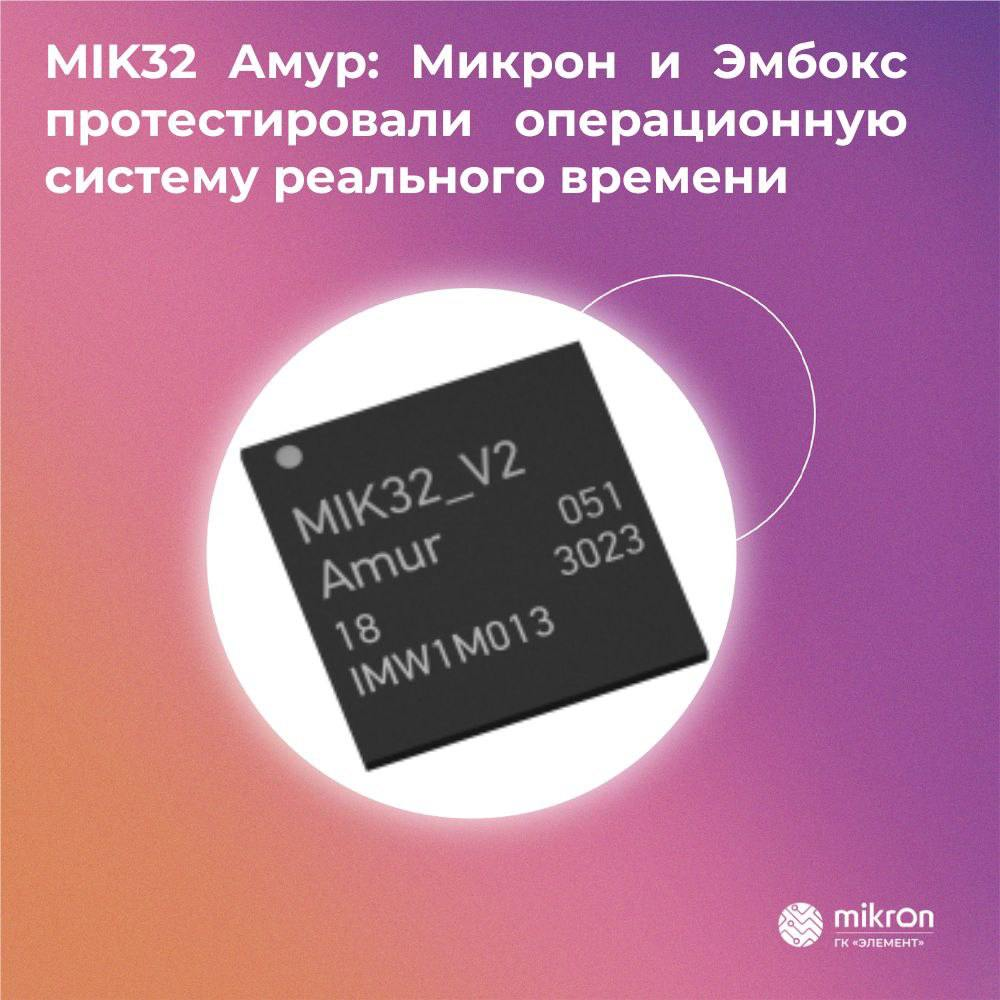

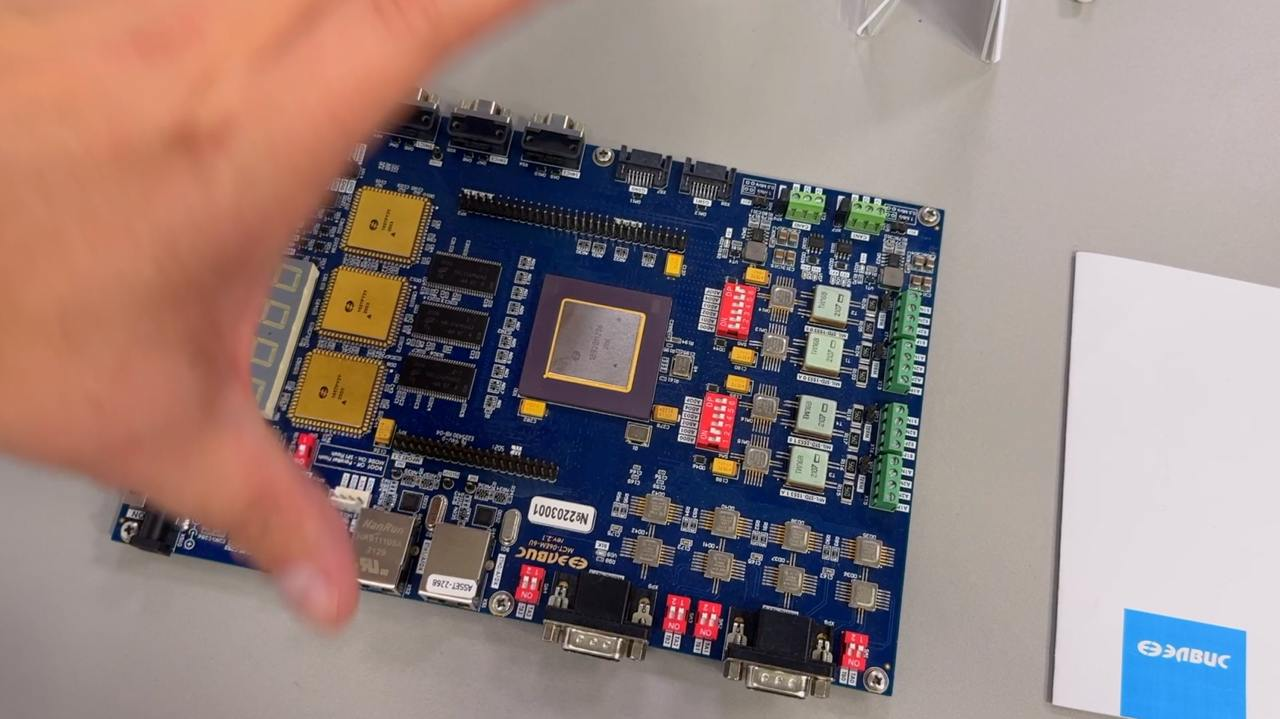

РОССИЙСКОЙ ЭЛЕКТРОННОЙ ПРОМЫШЛЕННОСТИ ТРЕД #2
Аноним13/11/24 Срд 06:17:07№566724Ответ
Здесь мы будем обсуждать российскую электронку, перспективы ее развития и карьерные возможности.
Тред очень может пригодиться товарищами, которые работают в обронке с импортозамещением. Обсираем рашку, сравниваем интол i9 с эльбрусом на спарке, даём поссосатб всему миру. В связи с недавними событиями, в руки экспертов из цивилизованных стран попало много образцов "современной" электроники из России, настоящим специалистам было чему удивится.

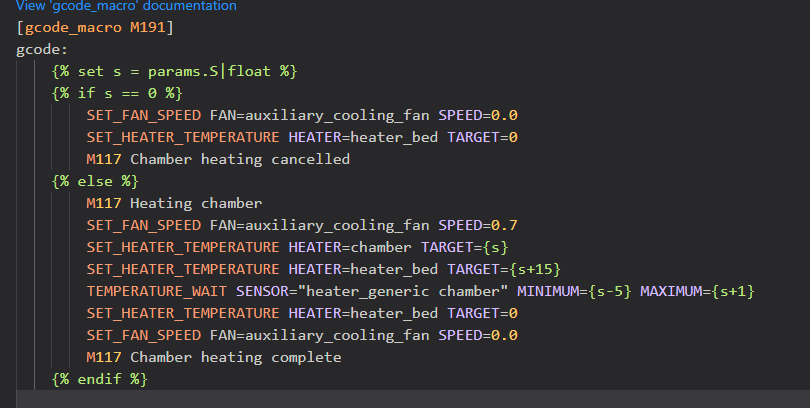

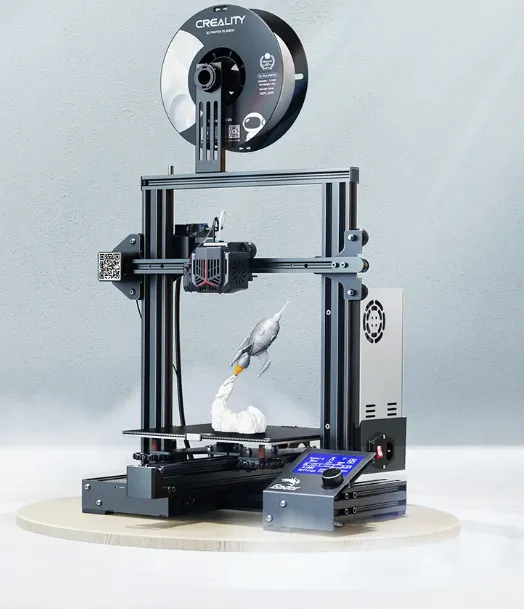

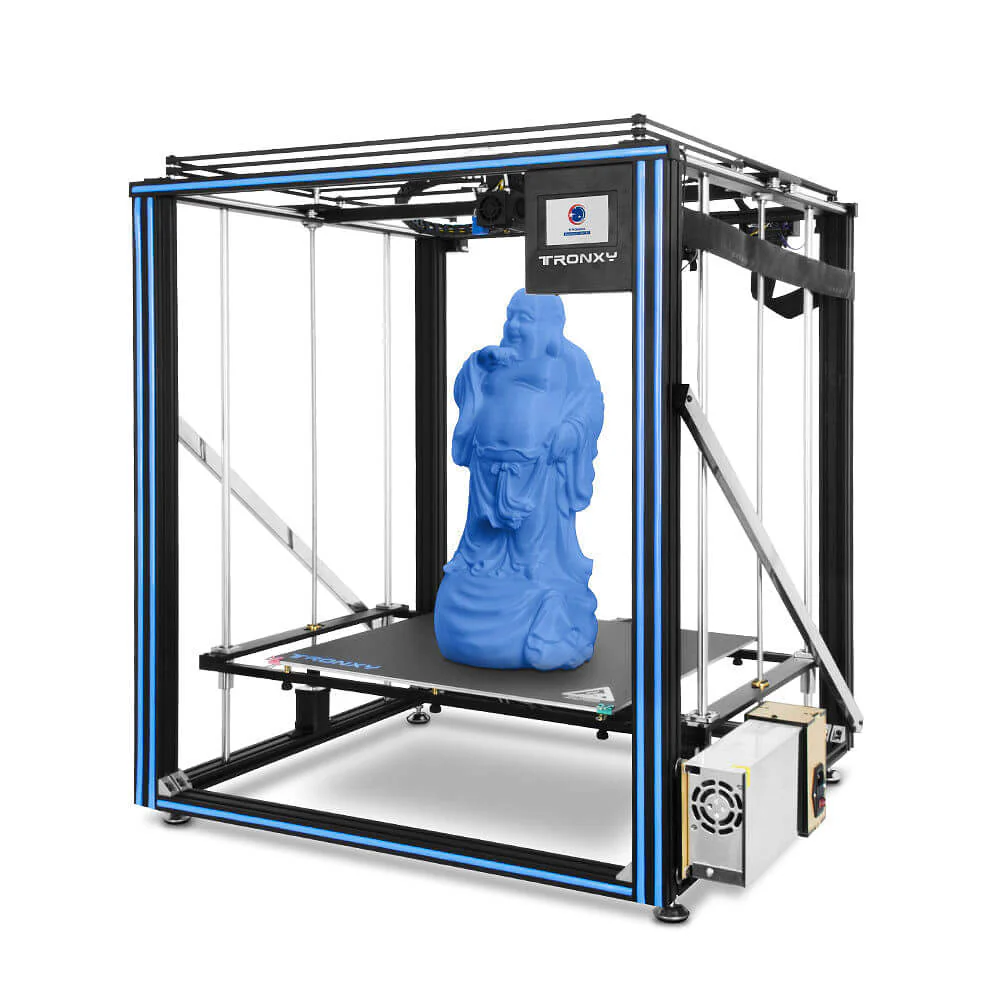

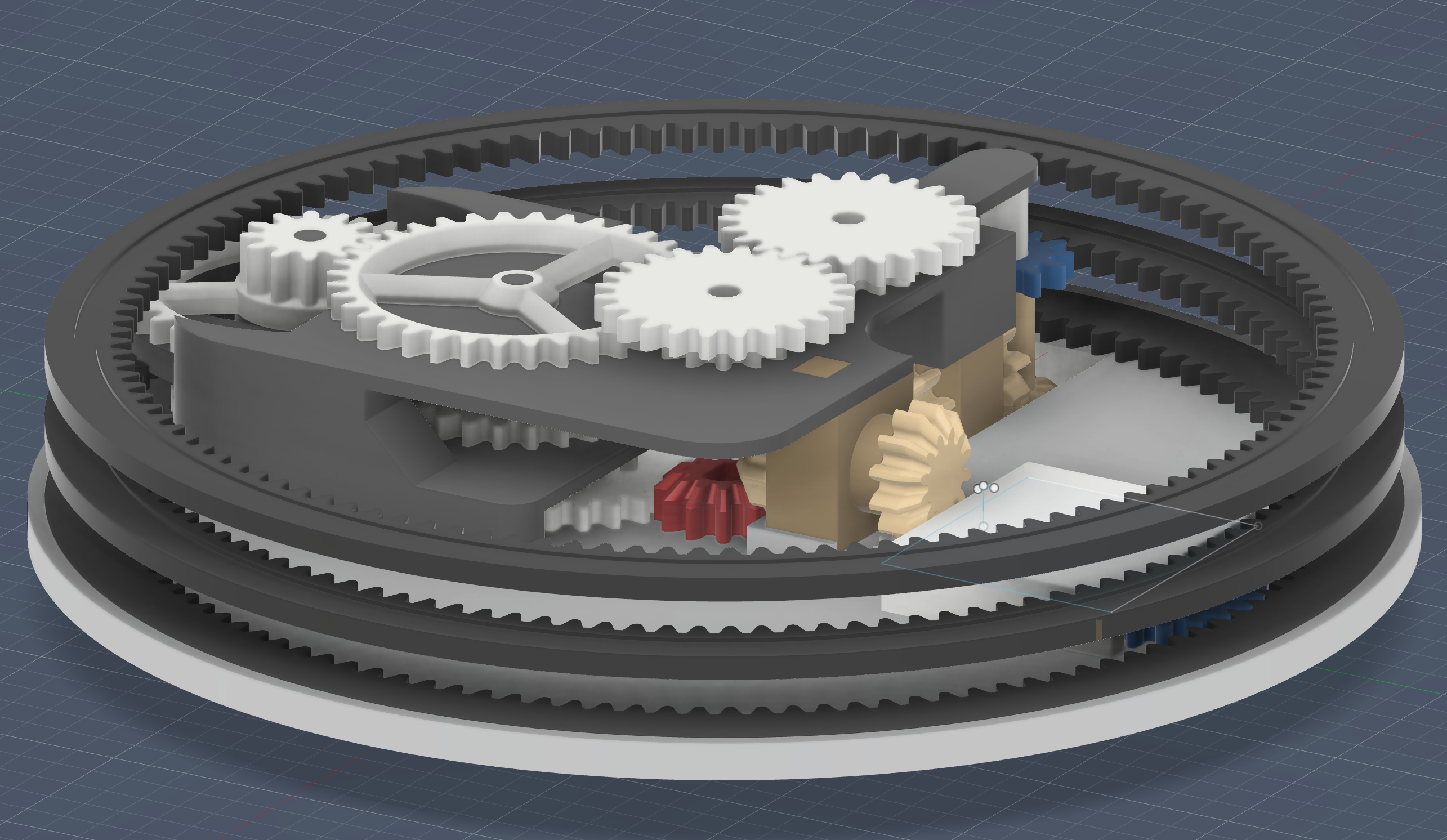

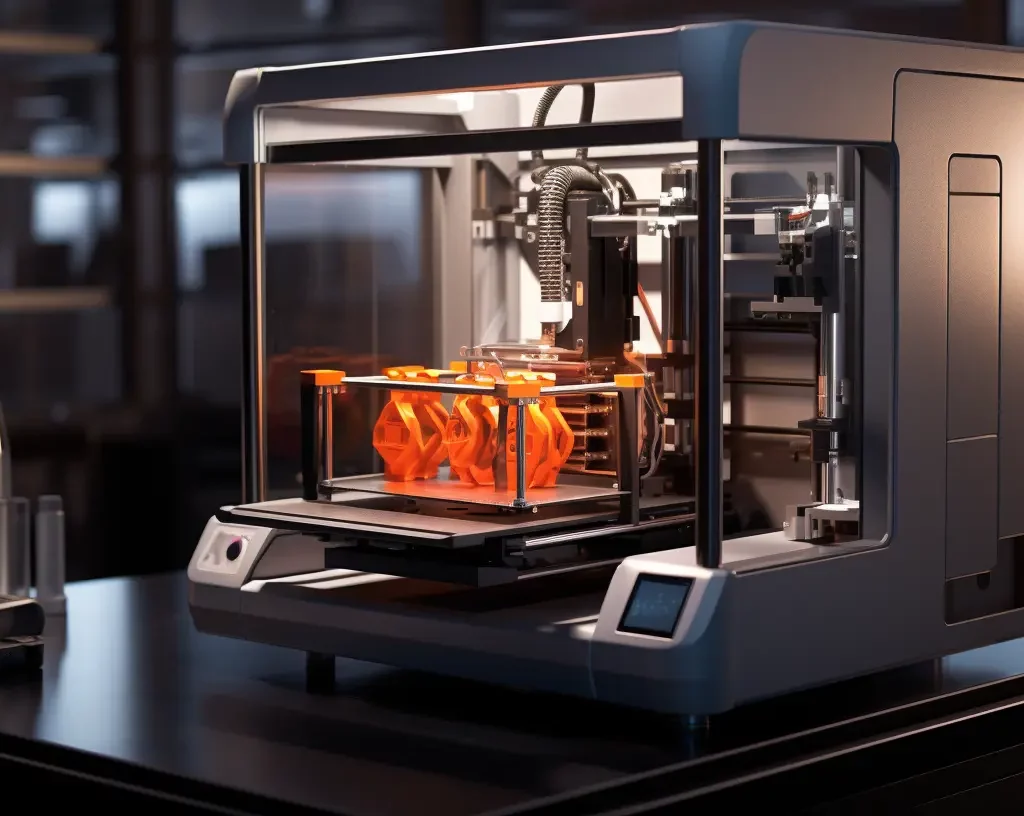

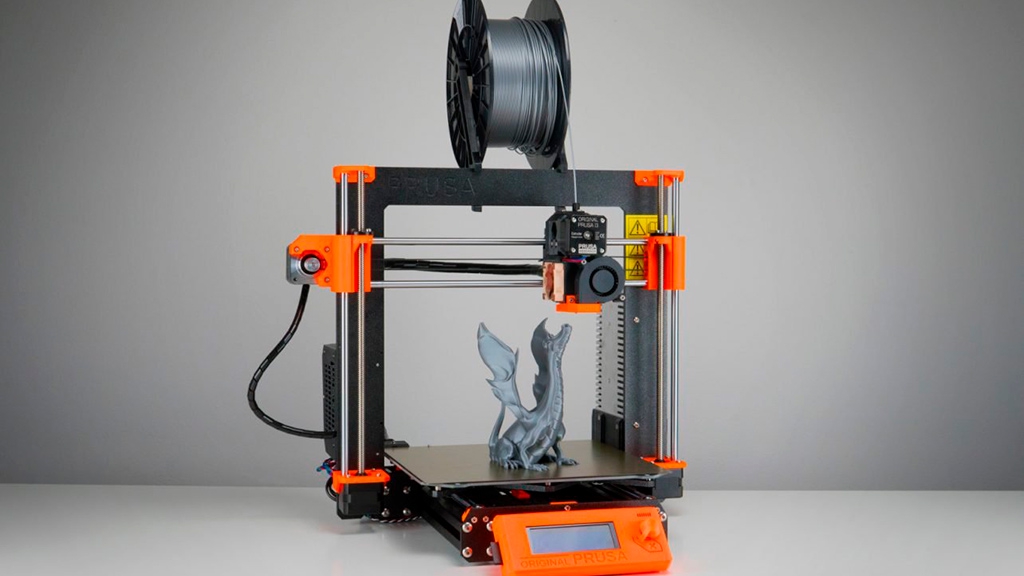

-Продолжаем печатать себе зубы, сердца и легкие. -Продолжаем проектировать принципиально новые нескучные принтеры с помпонами и драконами на направляющих. -Продолжаем печатать на заказ по цене пластика, моделируя по фото за бесплатно. -Пишем свои слайсеры, препроцессоры для слайсеров, постпроцессоры и ремешим toolpaths в 200 метровые obj для CFD анализа -Покупаем готовые 3D-принты у китайцев, печатающих на заказ. -Работаем на ферме Ашота, который купил десяток дерьмовых принтеров и теперь монополизирует местный рынок. -Открываем свои фермы печати и монополизируем рынок дилдаков, спортинвентаря, спорт-сексинвентаря и ювелирки в своем мухосранске. -Пытаемся спроектировать свой SLS/SLM принтер из говна и лазерных указок
>>577352 >а что-то близкое к часовщикам и ювелирам >Изобретение BGA было ошибкой. А по другому сложную микроэлектронику сейчас никак не сделать, чтобы она не занимала половину комнаты и не жрала много энергии
Ардуино - это простой и понятный радиоконструктор на базе распространенных микроконтроллеров. К железу прилагаются IDE и библиотеки, позволяющие легко разрабатывать прошивки (их ардуинщики называют скетчами).
Вопросы по основам радиоэлектроники нужно спрашивать в первом прикрепленном треде на доске. В данном треде обсуждается только использование экосистемы Arduino.
>>577256 1. Референсные значения надо в любом случае продумывать, если у тебя плавающий диапазон валидных данных. 2. Можно упростить проверку диапазона этих значений, сделав единый метод валидации, например checkRange(variable, min, max), который возвращает true если variable между Min и Max
>Вы не поверите! Каждый божий день я просыпаюсь, чищу зубы, а потом лезу в трансформаторную будку мерить напряжение. Потом возвращаюсь домой, пью водку, пересматриваю видео Дейва Джонса, где он половину ролика вопит о неправильных предохранителях в Uni-Trend. Плачу крокодиловыми слезами, навзрыд. А потом опять в будку! А зачем еще нужен мультиметр?
>>578572 Хуй соси Егорка) Просто посмотри какими тиражами муриканский автопром штамповал автомобили и они все продавались, кто-то их покупал. Штампы совковой пропаганды что там в США все бедненькие несчастненькие годятся только для слабоумных. Зарплаты на заводах Форда посмотри и посмотри совковые и пересчитай что кто из них мог себе позволить купить.

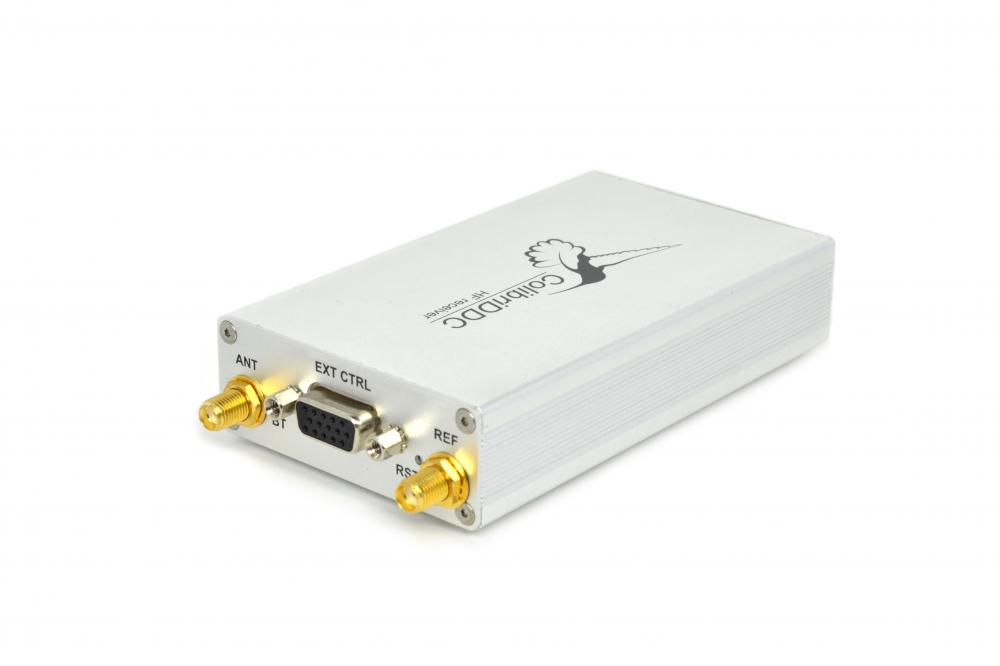

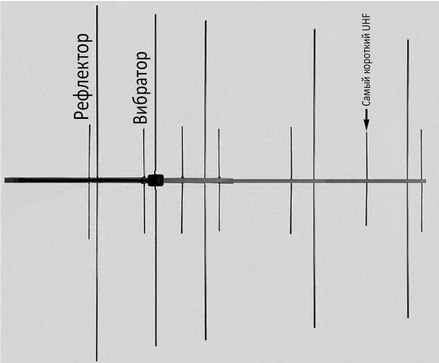

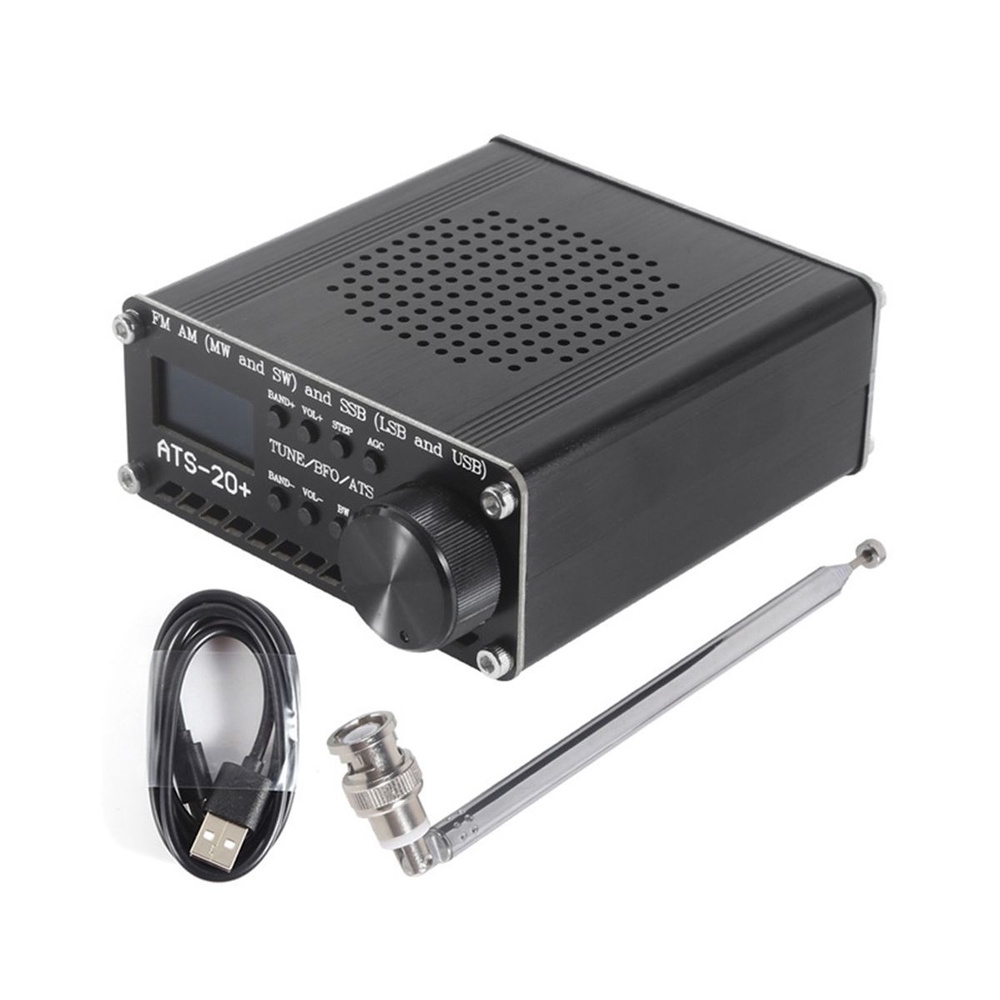

Тут мы ловим УКВ и КВ на свистки с конвертером и без, принимаем Meteor M2 на вешалку, пытаемся купить оригинальный RTL-SDR v3, ищем правильный клон SDRPlay с диодами на входе, а также занимается прочими непотребствами
>>578559 У нас есть как аналоговое, так и цифровое, но аналоговое ТВ доживает свой последний год. В этом году должны полностью отключить. Может какие-то частные телеканалы продолжат вещать.
Цифра у нас кстати в японском формате ISDB-T, в то время как в России и Европе DVB-T2.

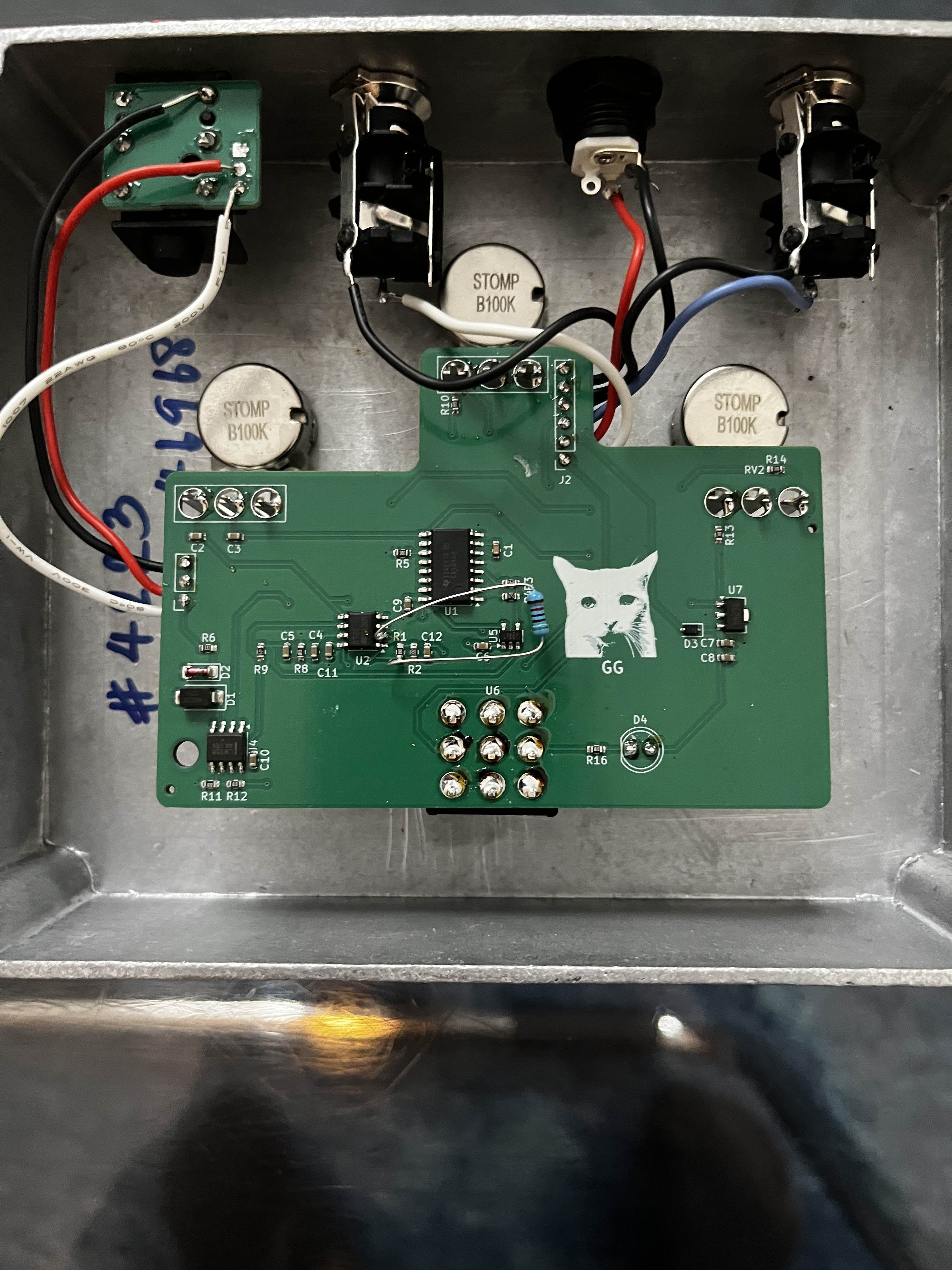

>>578211 БЕРЕШЬ ХУЕВЫЕ КЛЮЧИ @ ОЙ А ЧЕ РАБОТАЕТ ЧЕРЕЗ ЖОПУ??77
Вангую, там еще куча типсов и триксов как эту хуету заставить работать нормально: супирсекретные методы ПРАВИЛЬНОЙ разводки плат, транзюки за 10 косарей для коммутации сварочных токов, гроздья резисторов и кондеров развязки в самых неожиданных местах и т.п. ... Естебствено это все нихуя не работает, но преподносится с ахуительно салидной моськой. Бля, скуфидошки просто ГЕНИИ схемотехники нахуй, реально.
Надо сделать схему в EasyEda или другой похожей программе. Сам сейчас не возле компа. А сделать и от
Skat09/06/25 Пнд 14:28:34№578557Ответ

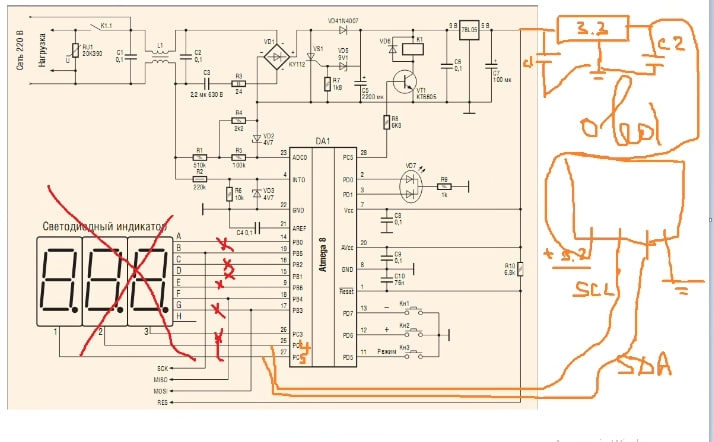

Надо сделать схему в EasyEda или другой похожей программе. Сам сейчас не возле компа. А сделать и отдать надо через час. Кто сможет помочь ? Электронный компонент из схемы LM339N DF005M АЛ307ЭМ КР1554ЛП5 КР1158ЕН6А Аналоги К1401СА1 КС407А АЛ307КМ, Л-1543SRC-E 74AC86PC КР1158ЕН6Б, МС7806СТ Буду делать стабилизатор напряжения на 220В Будет использоваться микроконтрел от ATmega328P дисплей OLED и Світлодіоди (LED)
ССкрин это уже то что я набросал, просто надо сделать все остальное. Буду очень вам благодарен

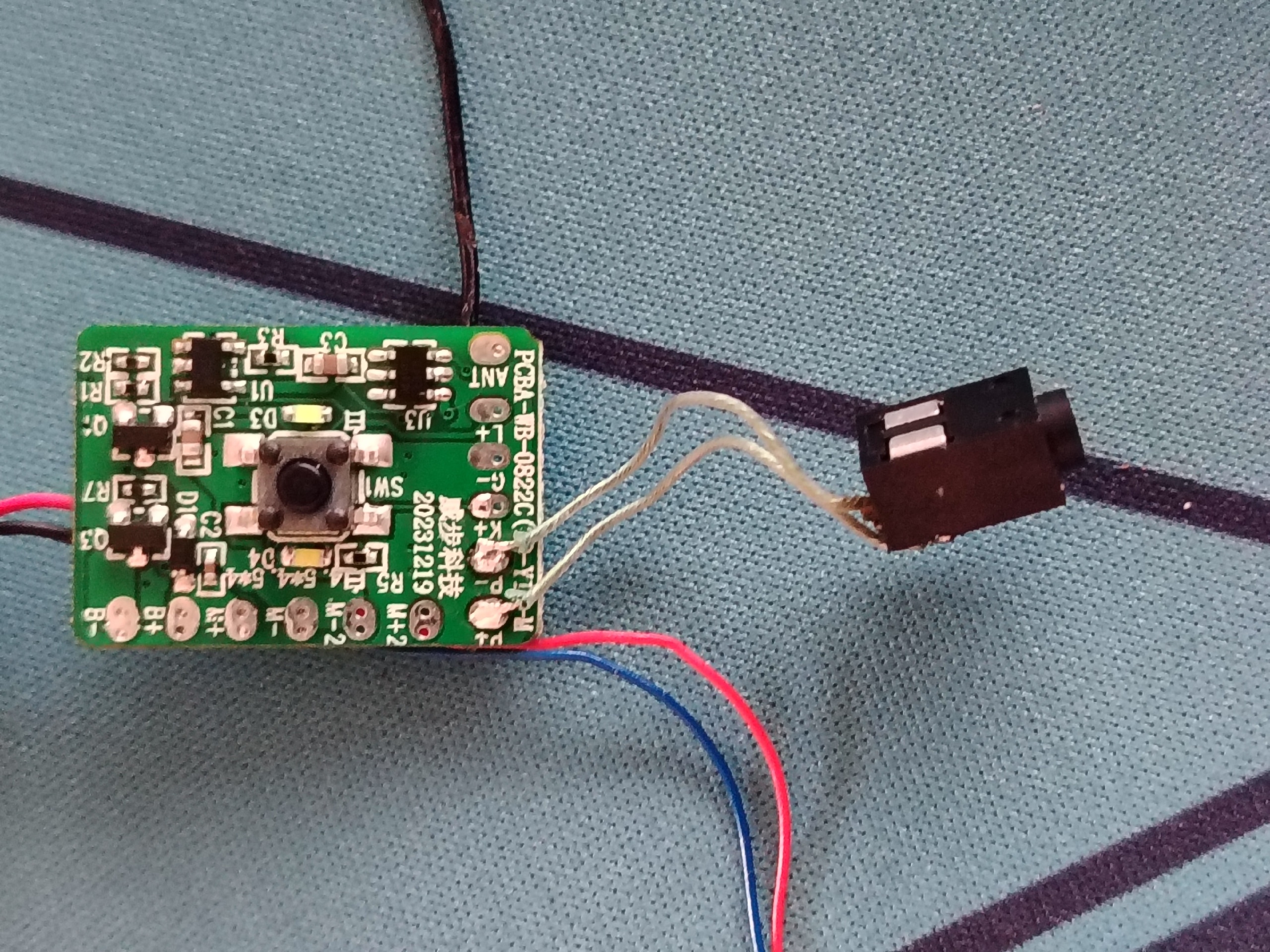

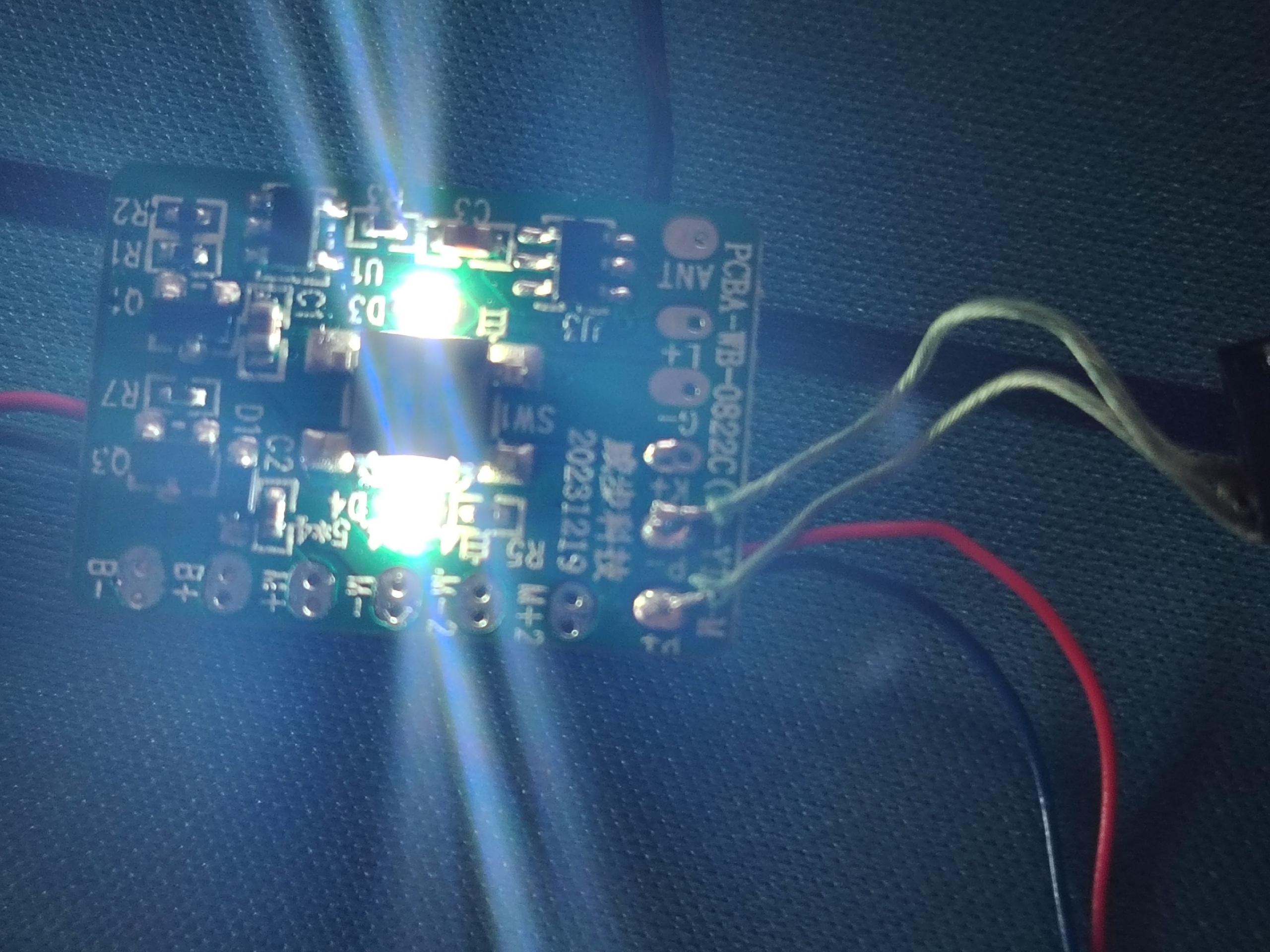

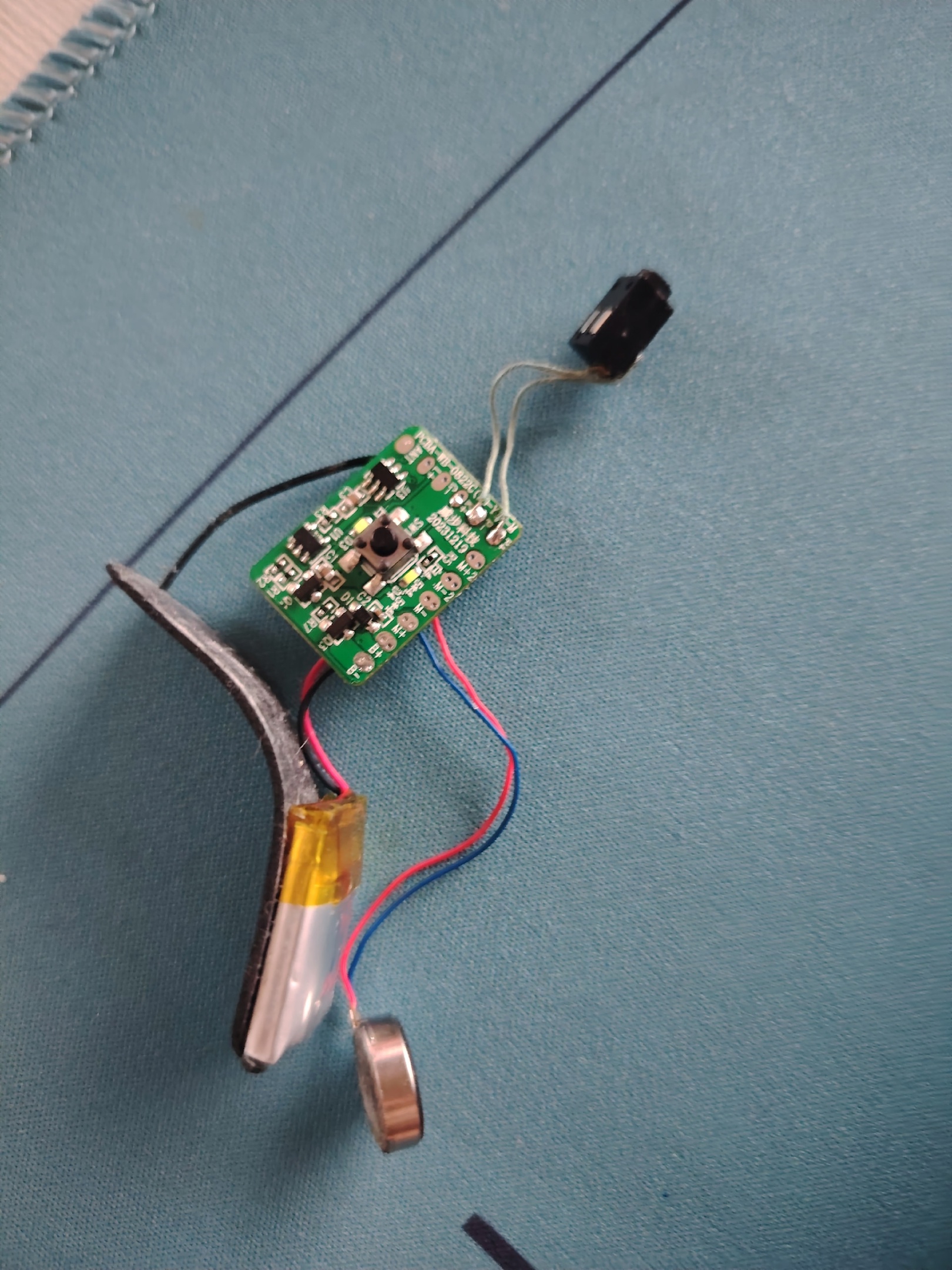

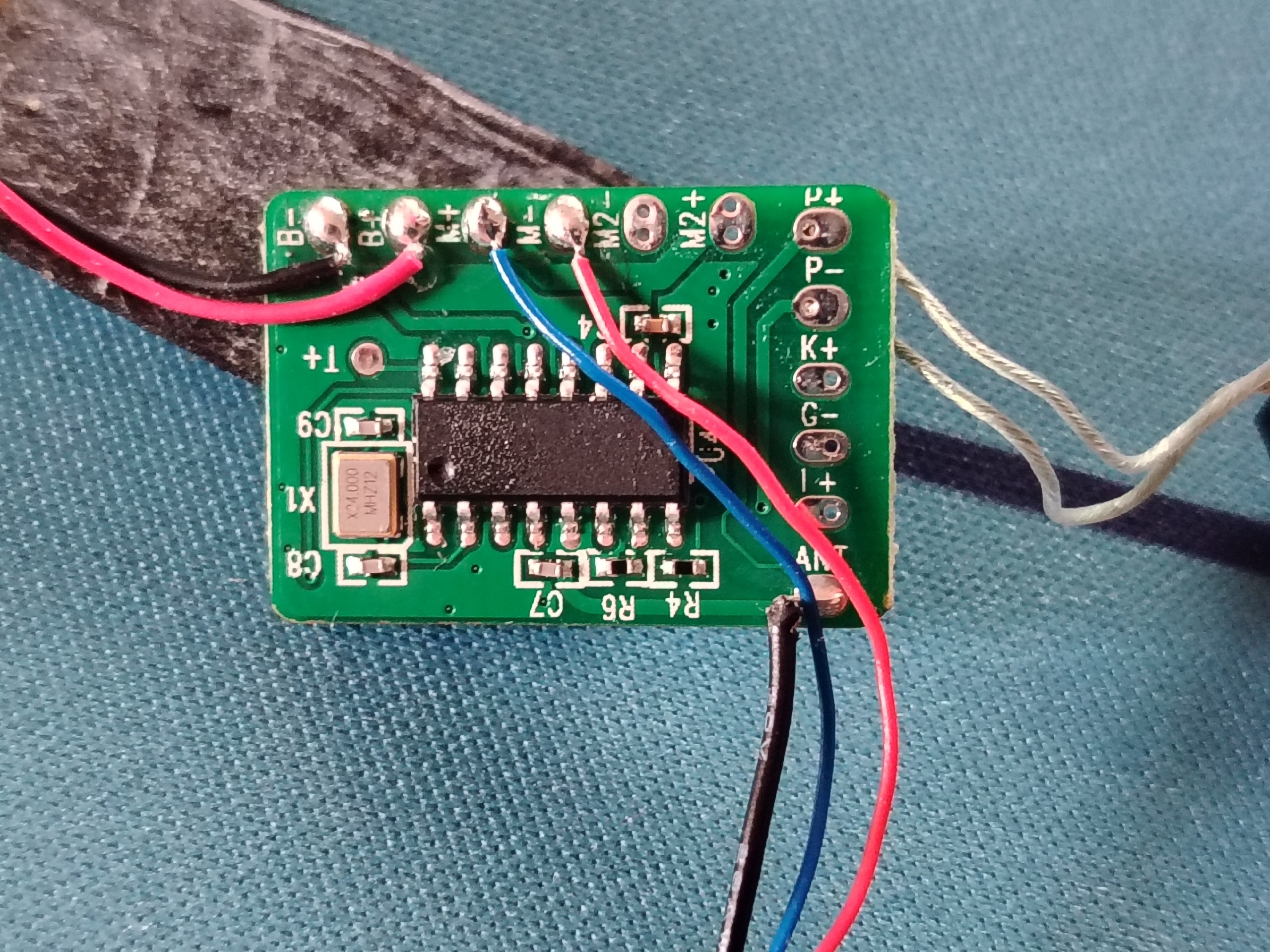

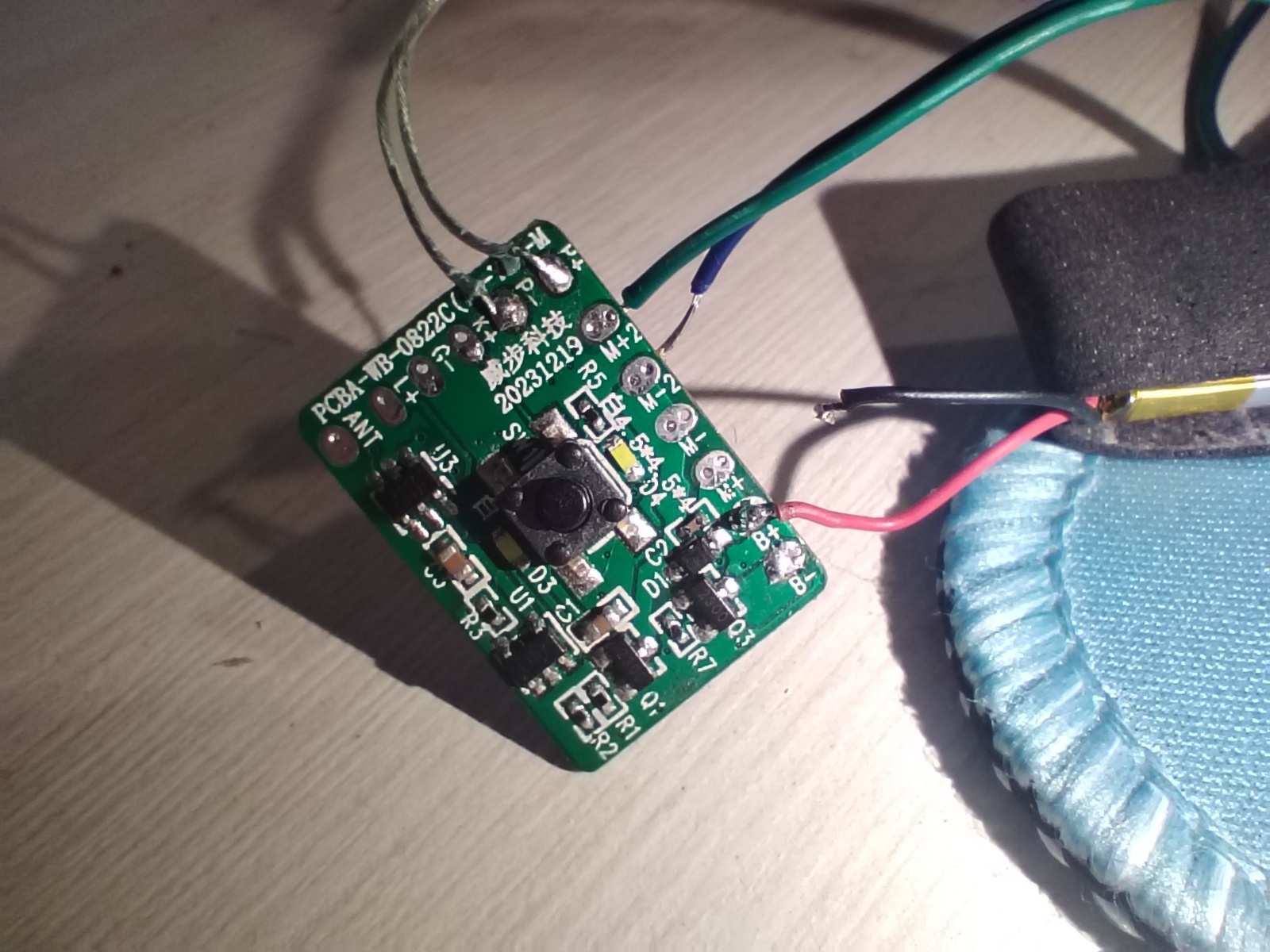

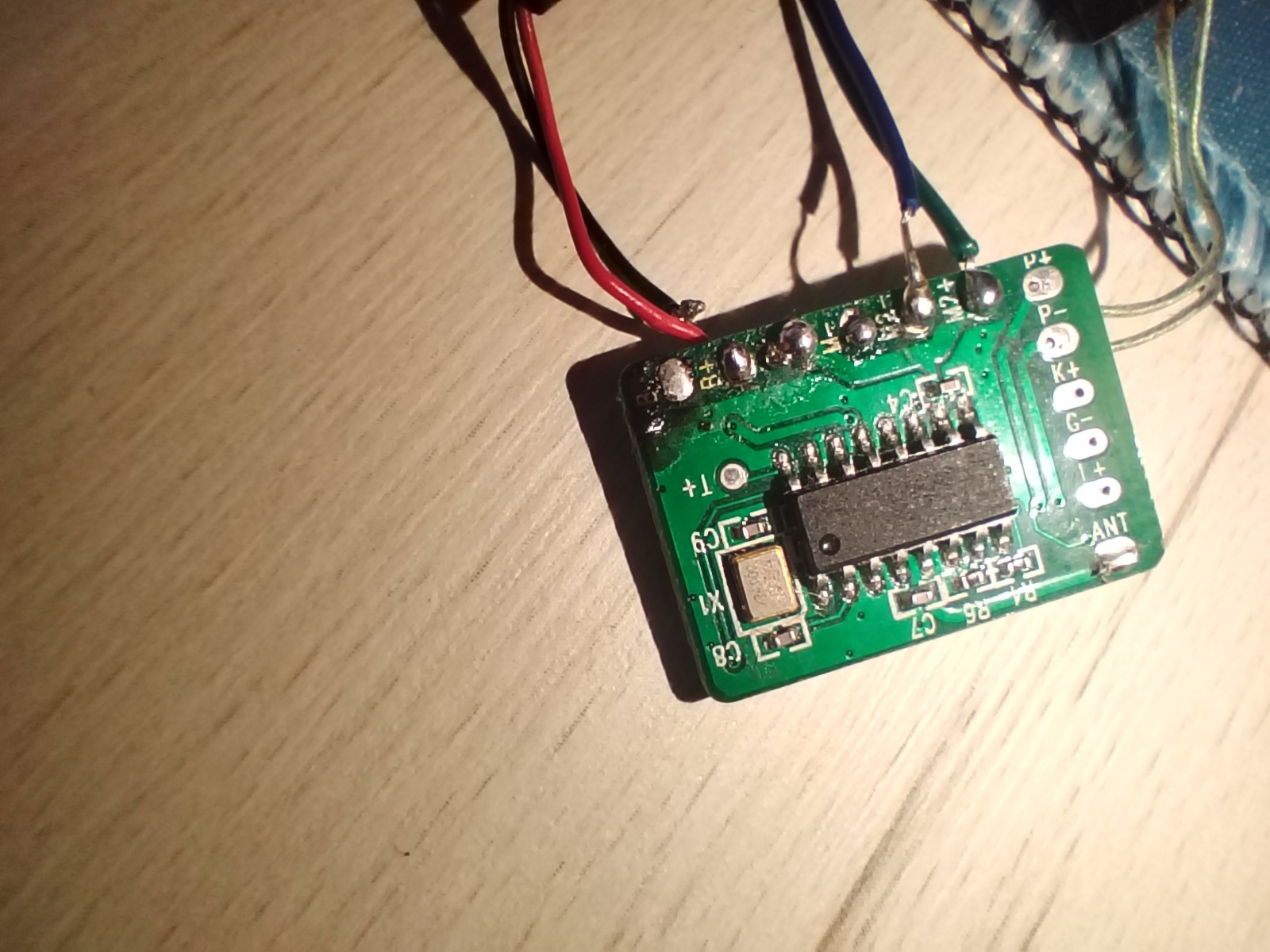

Такая проблема, схема с вибромотором. Как только подаю питание сразу начинает ебнуто греться микроконтроллер(центральный черный) , хотя тактовую кнопку которая отвечает за питание и переключение режимов еще не нажимаю, вибромотор работает и светодиодики горят. Но смущает лютый нагрев, явно акб будет люто быстро садиться и не факт что вообще схема так долго проработает. между контактами B- и B+ кз нету (фото на тапок но видно что немного поплавлена часть текстолита со стороны B- контакта, пока 5 раз припаивал отпаивал, сам не заметил как перегрел, но по моему лютый нагрев еще до этого начался) С чем может быть связано?
При таких симптомах (вибромотор и светодиоды получают питание сразу при подаче питания, а МК греется «как сумасшедший») почти наверняка идёт чрезмерный ток через сам микроконтроллер или его встроенный ключ питания. Вот основные причины, которые нужно проверить:
1. Питание мотора идёт через корпус МК Если в вашей схеме мотор запитан «до» выключателя питания, но управление мотором реализовано прямо с ножек МК (без внешнего MOSFET’а или драйвера), то пусковой ток мотора (может быть сотни мА!) пойдёт прямо через кристалл МК или встроенный LDO-регулятор, и он будет сильно греться.
Проверьте, не соединены ли выводы мотора с выводами GPIO/портов МК без промежуточного транзистора.
Измерьте ток, потребляемый схемой сразу при подаче питания (он должен быть меньше 10–20 мА в «спящем» режиме).
2. Повреждён или неправильно подключён переключатель питания (power switch) Многие МК (или внешние PMIC) имеют встроенный высокосторонний MOSFET-ключ, который размыкает питание «до» включения по кнопке. Если этот ключ закорочен (сломался) или вы его не подключили, питание будет подаваться всегда, и мотор сразу стартует через этот ключ. Всё напряжение и ток мотора из-за этого греют кристалл.
Посмотрите в даташите, как должны быть соединены GATE, SOURCE и DRAIN транзистора power switch.
Измерьте между соответствующими ногами ключа — нет ли короткого или обрыва.
3. Неправильная разводка VCC/GND или перекрёстные пайки Вы писали, что при пайке расплавился фрагмент текстолита — вполне могло произойти микрокороткое замыкание «по меди» или «по флюсу» внутри платы. Это даст постоянный ток и перегрев.
Проверьте мультиметром все дорожки питания и земли на предмет скрытых замыканий.
Проведите визуальный осмотр под увеличительным стеклом — нет ли наплывов олова или капелек флюса между ногами МК.
4. Пиковые токи пуска вибромотора При старте мотор может потреблять в 5–10 раз больше своего номинального тока. Если он запитан от 3.3 В LDO на борту МК, то регулятор будет рассеивать разницу напряжений и мощности в виде тепла.
Лучше использовать отдельный понижающий DC/DC-преобразователь или внешний MOSFET-драйвер, а не встроенный LDO МК.
Проверьте, какой ток реально потребляет мотор при «залипании» ротора.
5. Перепутаны ножки питания МК (VCC и GND) В QFN-корпусе ножки питания легко спутать. Если случайно перепаяли пины VCC ↔ GND или перепутали порядок ног, чип будет греться из-за внутреннего короткого.
Сверьтесь с распиновкой в даташите вашего корпуса микроконтроллера.
Измерьте напряжения на каждой ножке сразу после подачи питания — должно быть ровно 3.3 В (или 5 В), а не «гуляющее» маленькое напряжение.
---
Что делать дальше:
1. Измерьте ток потребления схемы сразу при подаче питания. Если он больше 50–100 мА без нажатия кнопки, где-то короткое или мотор запитан неправильно.
2. Отключите мотор и светодиоды (физически распаяйте/отсоедините) и подайте питание — сколько греется МК в «пустом» режиме? Если сильно, дело не в моторе, а в разводке или самом чипе.
3. Проверьте драйвер мотора. Правильно ли стоит транзистор, нормально ли его направление? Есть ли обратный диод для защиты от ЭДС мотора?
4. Сделайте фото или выложите схему питания (кнопка, ключ, LDO/DC-DC, развязка GND, B+ и B–), чтобы можно было точно сказать, где у вас неверно подключена цепь.
Если после этих проверок будет понятно, что мотор «нагружает» внутренний регулятор МК, подумайте об отдельном внешнем драйвере (например, MOSFET IRLZ44N + диод шоттки) и внешнем стабилизаторе питания для логики. Это снимет нагрузку с микроконтроллера и избавит от перегрева.

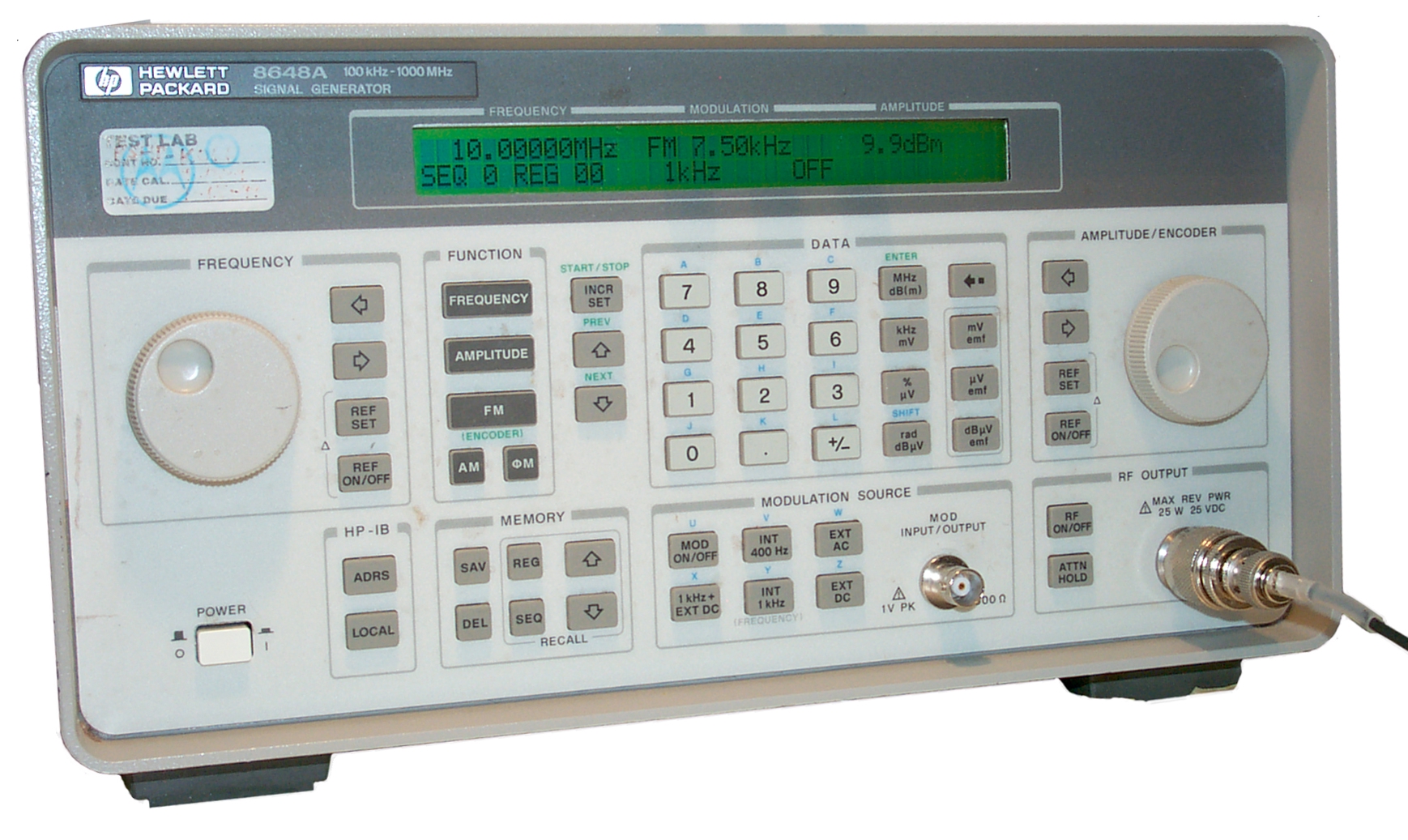

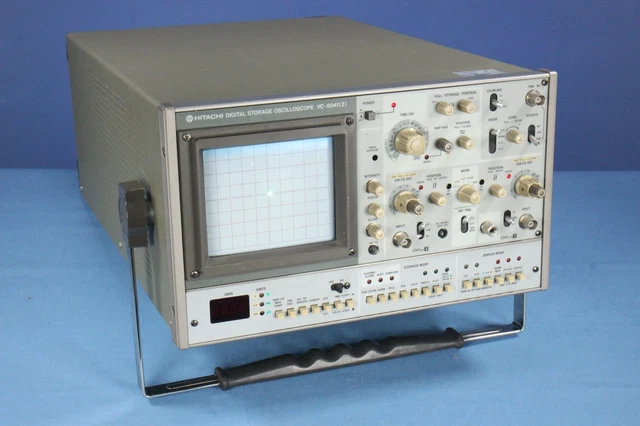

>>578474 (OP) >стоит GPIB порт, интересно, что можно с ним сделать Обычно через него можно полностью управлять прибором и соответственно получать осциллограммы. Только частота дискретизации 40 МГц??? Это даже на детский осциллограф тянет только с большой натяжкой. Ну спасибо что хоть не светолучевой осциллограф притащил.
>>578493 Там 40 это частота дискретизации. По Котельникову максимальная частота в два раза меньше, только при этом нужен такой фильтр по входу, который отрежет весь спектр выше 20 МГц, чего разумеется быть не может. Полоса же тут заявлена 10 МГц. Только если у тебя в сигнале будут составляющие с частотой выше 20 МГц, а они наверняка будут, то на этом осциллографе увидишь искажения из-за алиасинга. Нафиг такое не надо.
А в совковом (который тоже не нужен) можно наблюдать сигналы с частотами намного выше полосы пропускания, только с соответствующим уменьшением амплитуды. Еще учти, что полосу пропускания указывают по уровню -3 дБ, т.е. на границе полосы пропускания уже амплитуда завалена в 1,4 раза.

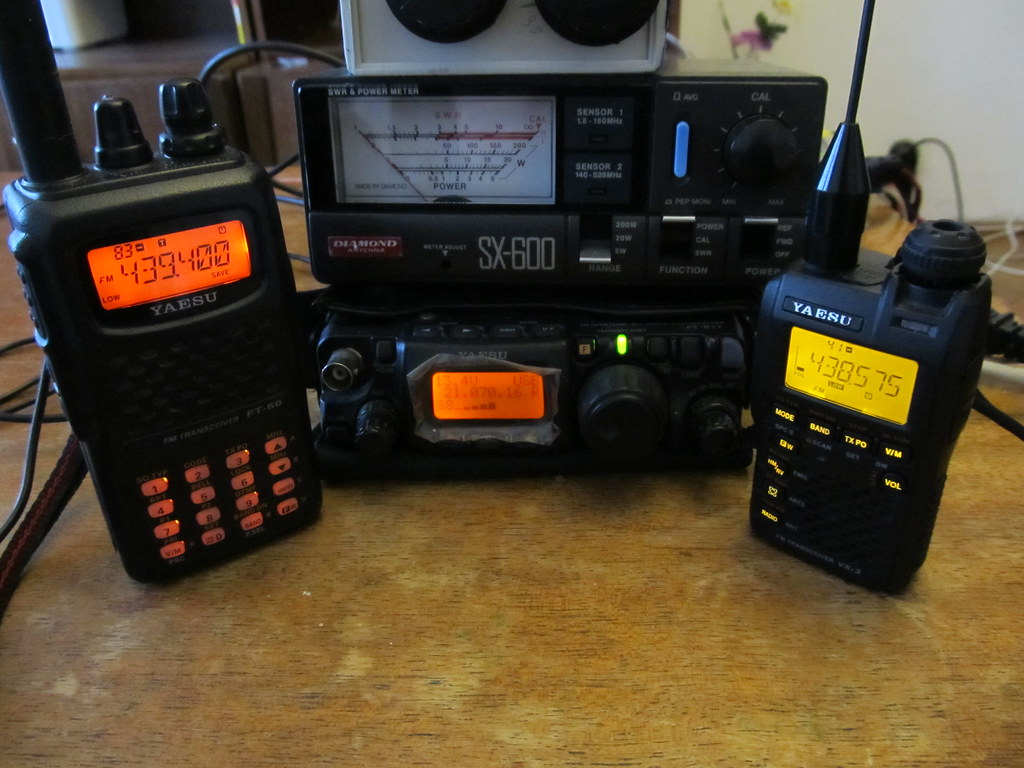

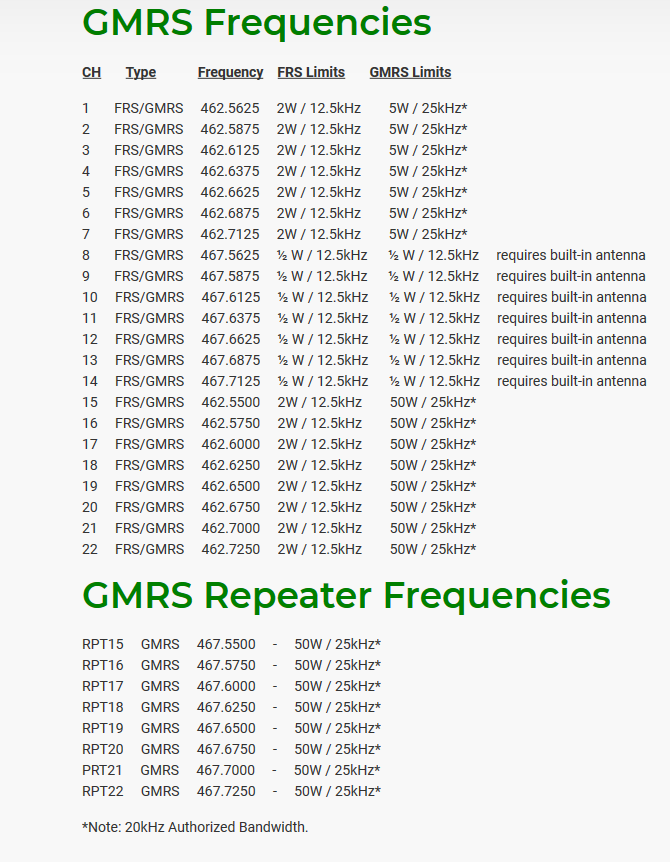

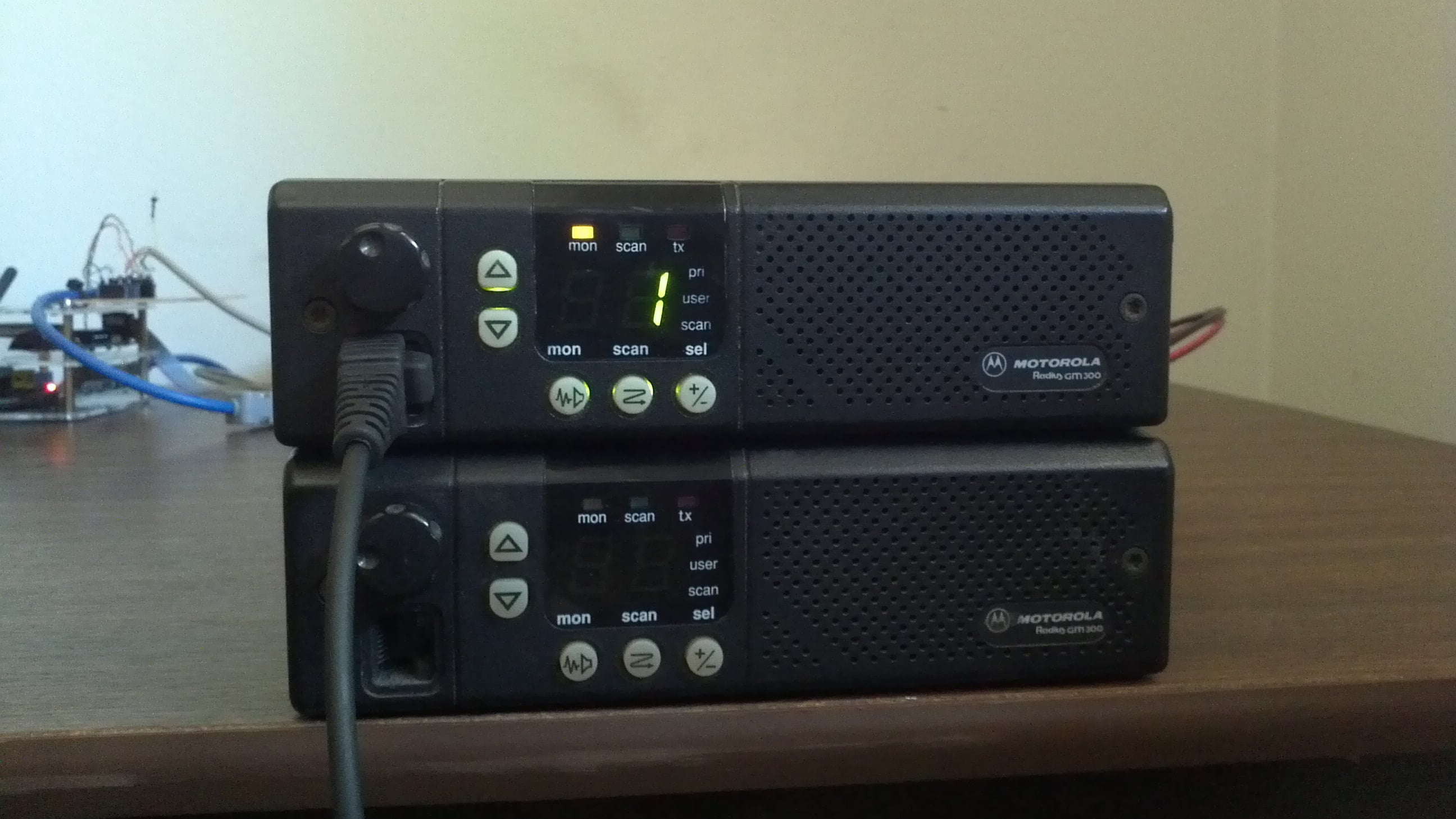

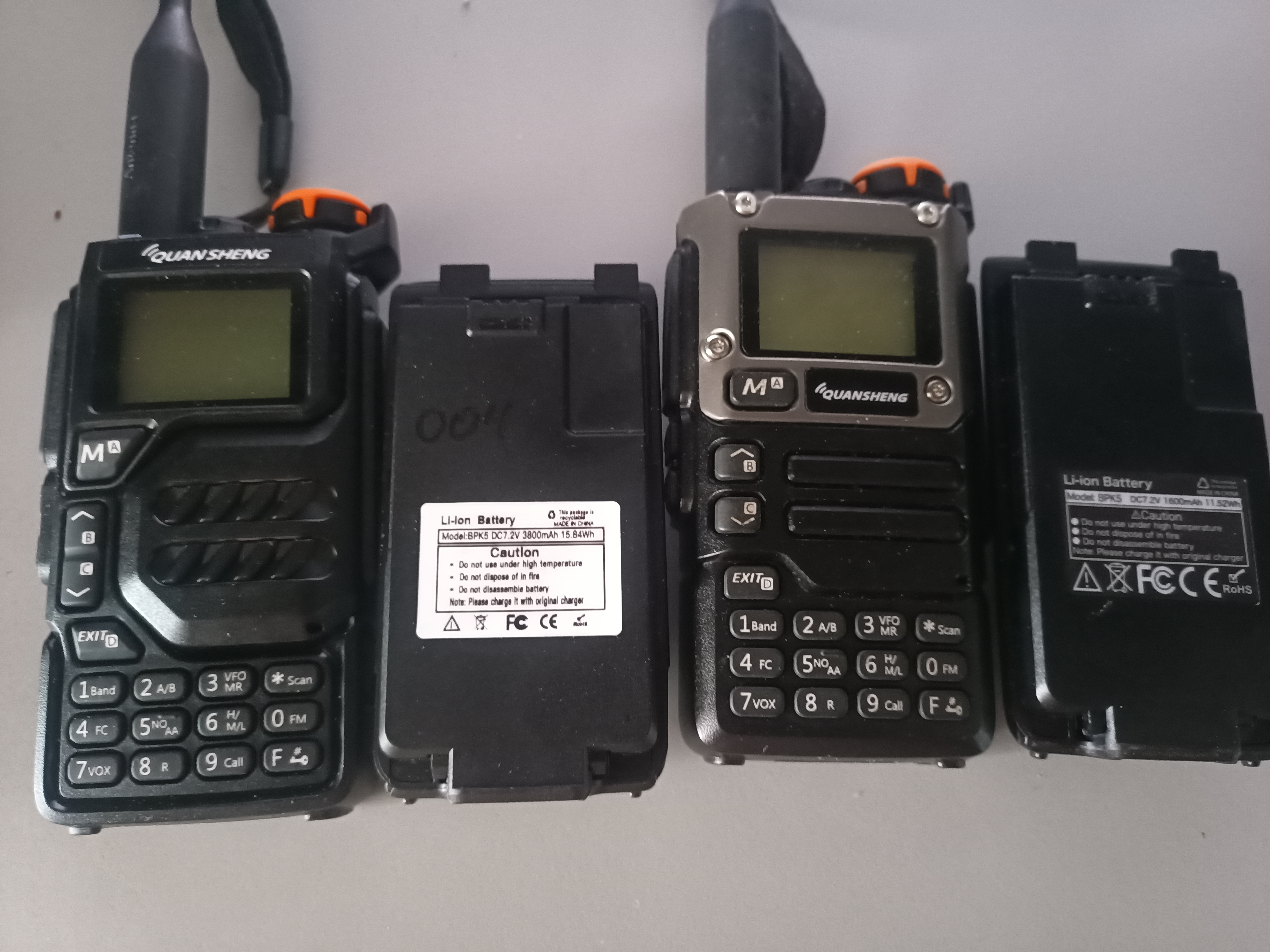

Портативные и автомобильно-станционарные радиостанции. Тред #5
Аноним23/08/20 Вск 04:59:09№430299Ответ
Именно здесь мы поясняем ньюфагам за портативные и автомобильно-стационарные радейки. Именно здесь мы обсуждаем наши Моторолы, Айкомы, Кенвуды, Алинки и Есу.Обсуждение БаКЛофенгов вынесено в отдельный тред:https://2ch.hk/ra/res/349384.html Именно здесь мы меряемся антеннами и сжигаем выходной транзистор телескопом. Именно здесь мы... ГРОБ ГРОБ КЛАДБИЩЕ ФЕДИНГ. СМЕРТЬ СТРАШНАЯ ОТ КСВ
>>578414 Да я как вариант, 390 просто DMR, стоит копейки, мощная, защищена, GPS есть. Проверенна фронтами СВО в общем. Если у всех в банде 390 с GPS, то есть возможность чекать связь и мерить расстояние между абонентами по прямой. Тут кому чего куда вариативно, но явно не баопхенх нужен.

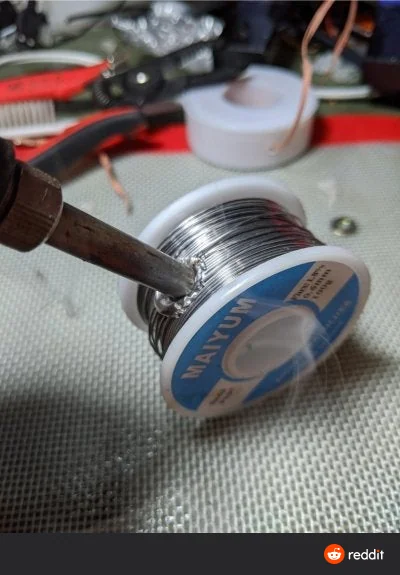

Здесь мы обсуждаем паяльники, паяльные станции, фены, клеевые пистолеты, пинцеты, мультиметры, блоки питания, станки и прочие инструменты, которые будут полезны или необходимы радиолюбителю.
>>578139 Так это даже лучше! Можно посчитать параметры гармоник для достижения нужного кг и задать прямо на генераторе. Если такое есть в акипе, то это то, что надо. Спасибо!
>>578490 Посредники могут отказаться такое пересылать. Например qwintry.com пишут что они не работают с лабораторным оборудованием и пересылать не будут. Вероятно аналогично у большинства посредников. Как-то давно покупал там подобное, проблем не было, но сейчас санкции... Еще рассмотри покупку на https://auctions.yahoo.co.jp/ через посредников разумеется. Там продают множество всякой измериловки. Хотя и там посредники уже вряд ли будут такое пересылать.
Часик в радость, канифоль в сладость, уважаемые. Не нашел треда с этим великолепным поделием из Китая. Основная фича - наличие вайвай на 32 еще и блютуса. Периферия слабая,даже в сравнении с ардуино, на 32 получше. NodeMCU - прошивка, позволяющая выполнять скрипты lua на мк. Как по мне - это большое достижение, очень хорошее, два года ждал. Напишите, пожалуйста, в комментариях своё мнение по этому микроконтроллеру?

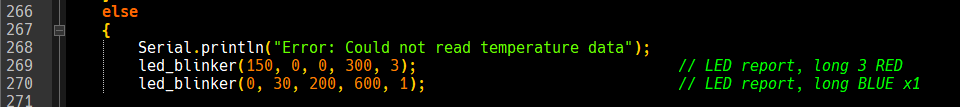

Так-то можно диод вообще снять, он там для отладки, чтобы разные состояния и ошибки подкрашивать. И уютно сидит на хедере, без пайки. Или с отключенным дебагом прошиться. Или добавить аппаратный дебаг-свитч.
>>471111 (OP) Ребята, подскажите есть ли готовый проект, смысл которого в том, чтобы в реальном времени, через интернет (естественно с белым ip) или локалку можно было говорить в микрофон а в динамик это воспроизводилось.
>>578455 Мутное ТЗ. Ты хочешь сервер воспроизведения аудио на домашнем компе, а бухтеть в него через микрофон на ESP32 из всея интернета? Ну вот например.
When I looked around if this was feasible, I found a few links (see end of this comment). What I found was that ESP32 might not be powerful enough to do audio encoding. So you'll either have to send raw PCM frames over Wi-Fi-- by connecting the ESP-32 to the MEMS mic directly over I2S, or use an external codec chip (like used in the ESP audio dev boards). Note that if you use the MEMS mic directly, you'll have to sacrifice quality by either reducing bit-depth or narrowing the bandwidth.
Есть ли вообще разница между транзистором
Аноним09/01/25 Чтв 18:01:22№570272Ответ

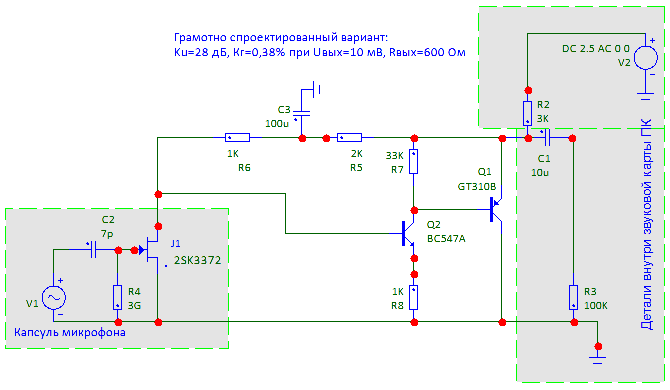

>>578410 Куча лишних деталей. Микрофонный вход звуковой карты имеет вот такие цепи "внутри". Соответственно должен работать вот такой огрызок схемы. мимо

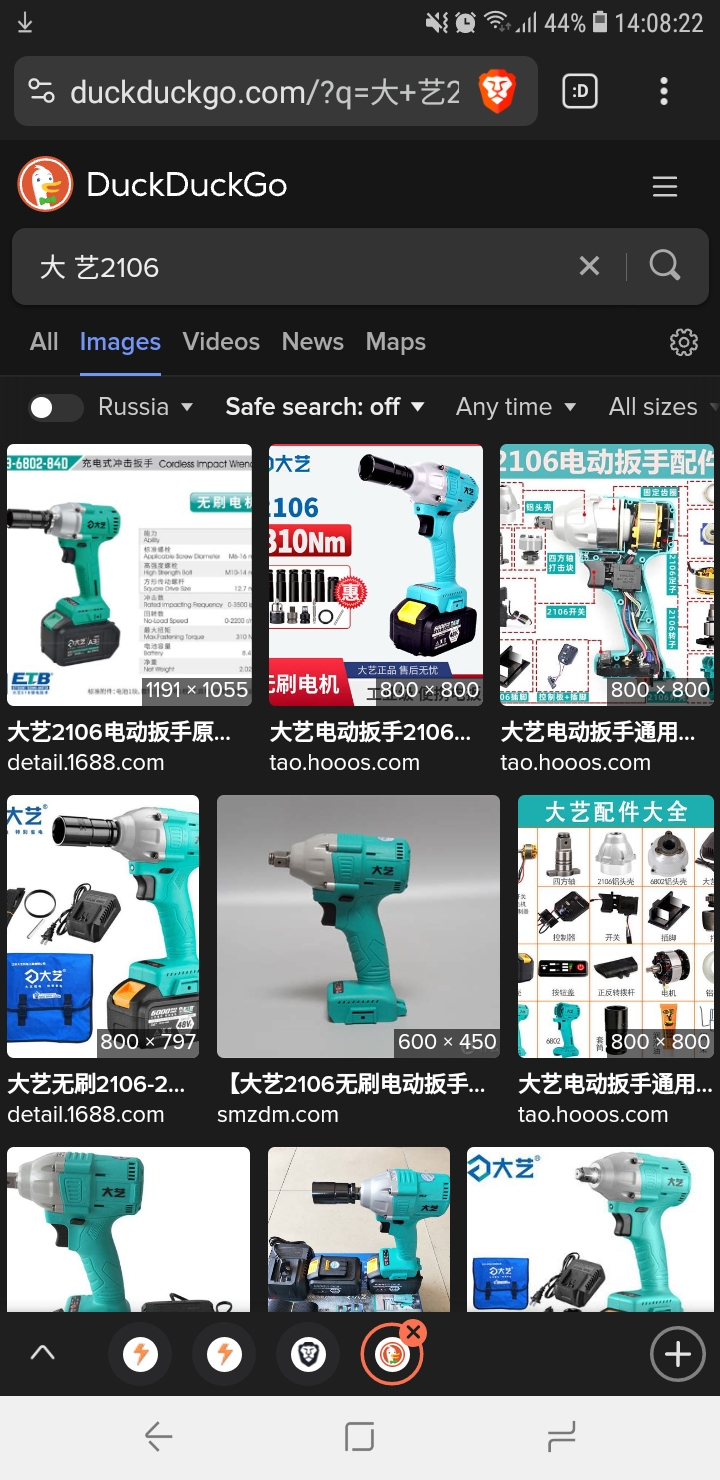

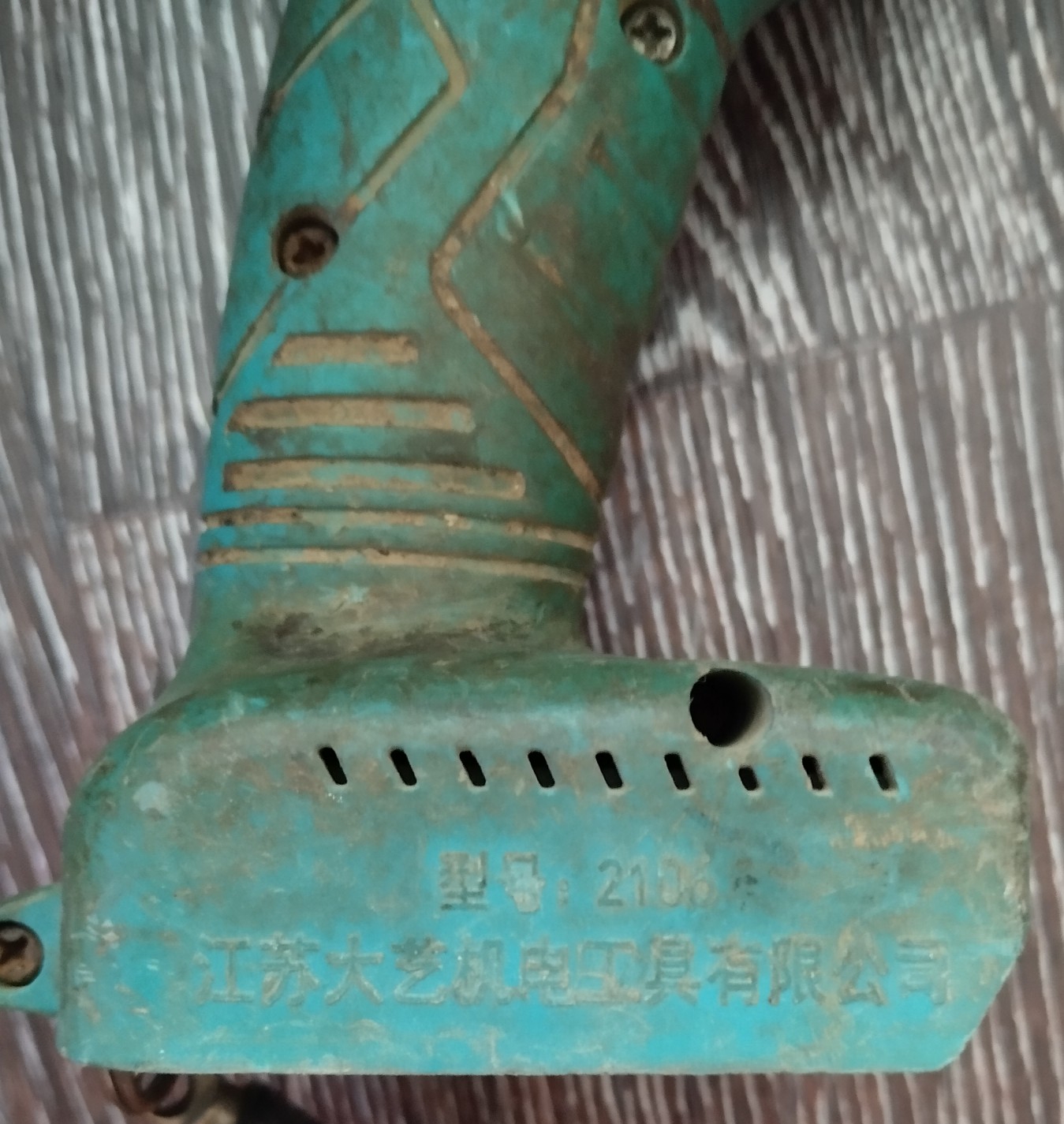

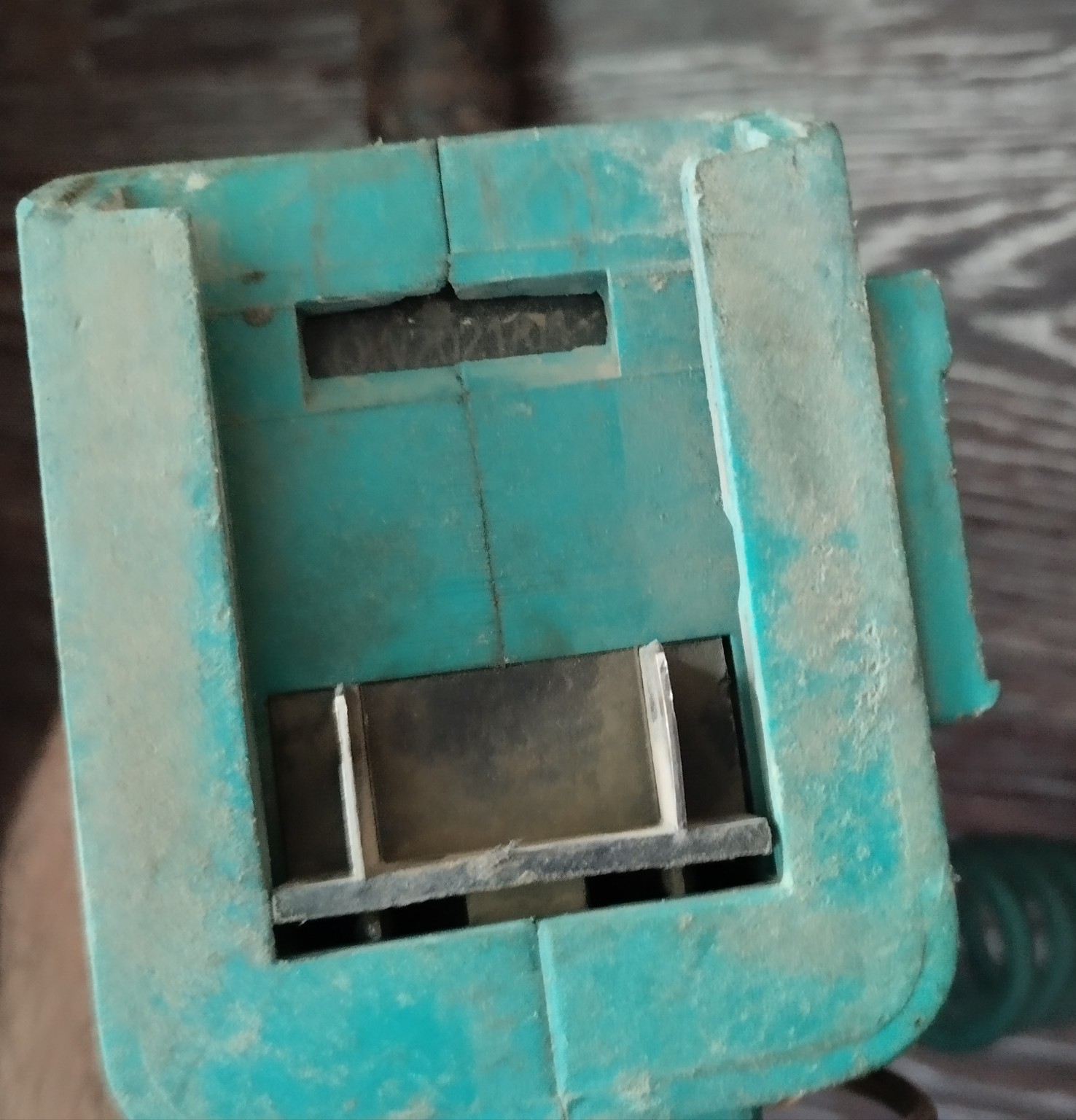

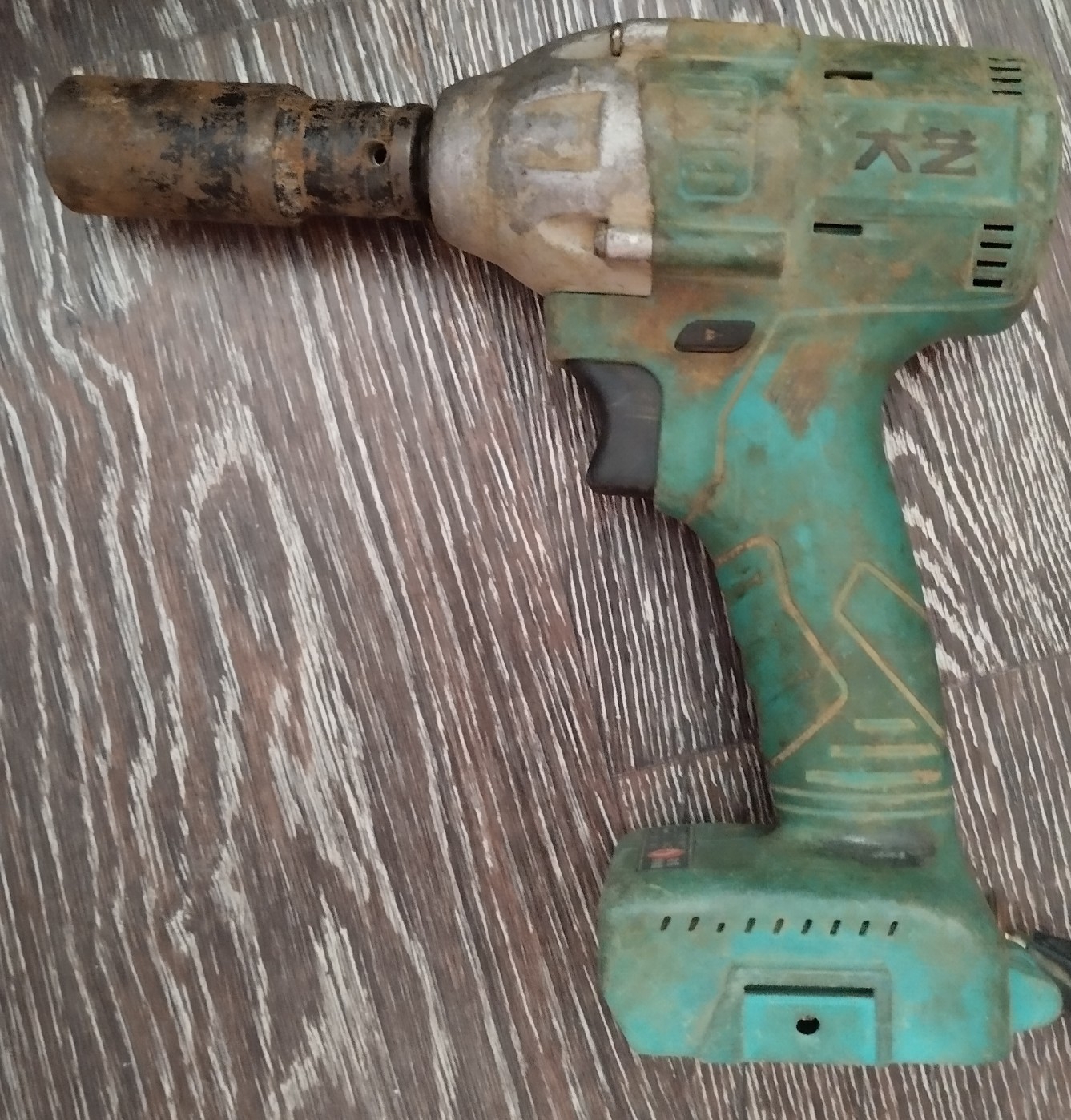

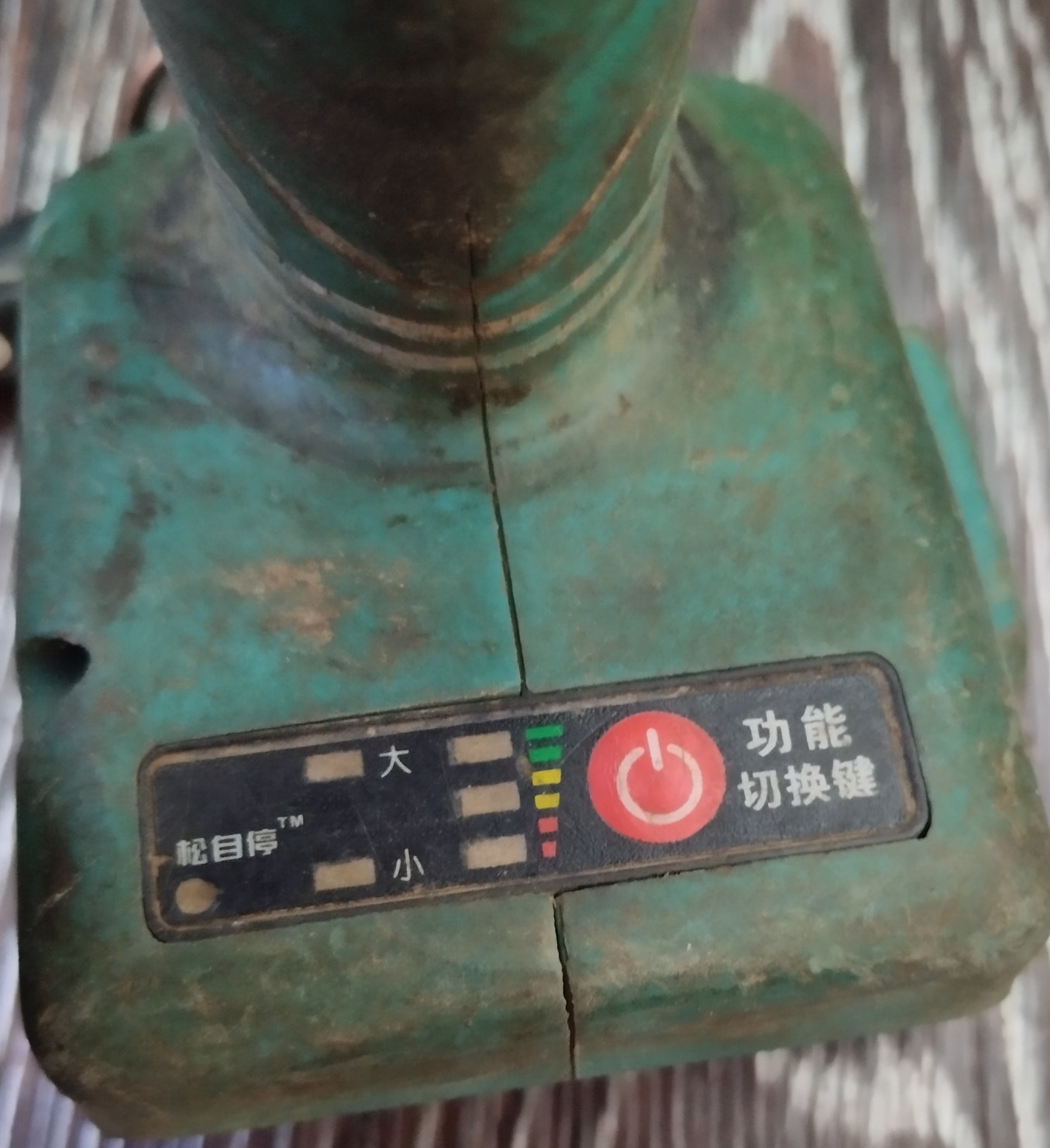

Суп парни. Ай нид хелп! Досталось два гайковерта, совершенно одинаковых. Но они без аккумуляторов, можете подсказать модель аккума? Все на китайском, ничего не понятно. Может у кого то есть с похожим разъёмом ?
Пишу дипломную по измерителю динамического сопротивления, науч. рук. хуесос и выдал тему, что дескать надо описать один прибор и выполнить диагностику неисправностей и их исправление на примере источника питания. На примере с завода источник питания естесна внешний, схем самого источника или подробной эл. схемы измерителя нет. Уёбок сказал что источник питания построен на стабилизаторе напряжения КР142ЕН1Б, есть даташит, но нет схем ИПшек на его основе в чистом виде. Плз хелп пацаны, вдруг у кого есть схемы измерителя или источника питания на микросхеме выше.

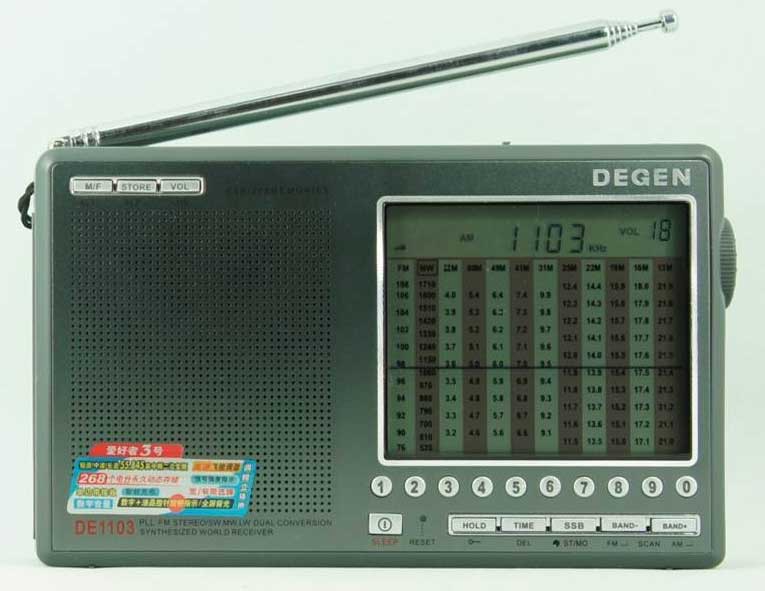

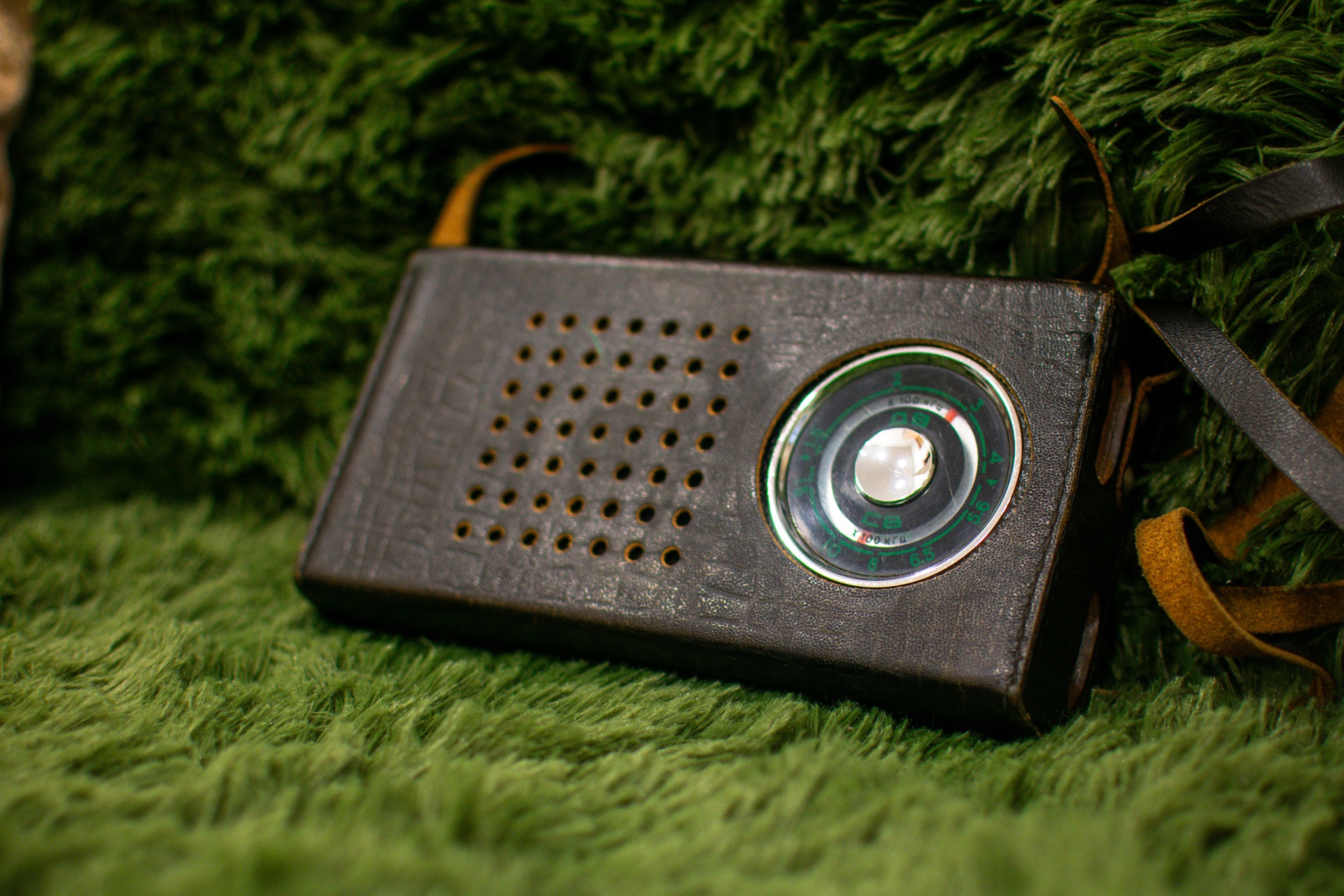

Старые - новые. Дорогие - дешевые. Шипящие - скрипящие. Бытовые и сканирующие. Все тут. Обсуждаем, хвастаемся, делимся наработками из пялец и ведер из-под мйонеза, рассказываем истории, слушаем божественный эфир!

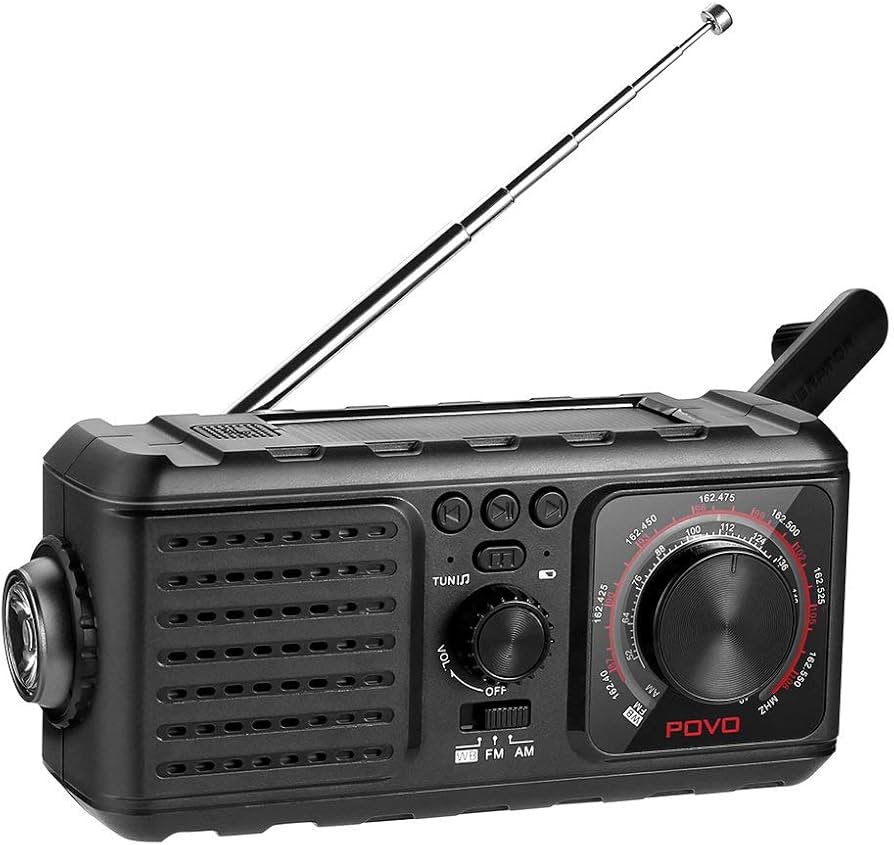

В целом я в восторге. Компактная блютуз колонка со стерео! Чистота звука на высоте. Небольшие басы чувствуются. FM принимает отлично, стерео слышно. На средних волнах 1.5 станции на пределе слышимости и то я их сначала нашел через SDR-приемник, а потом ввел частоту на этом девайсе. Жаль что AM дохлый в моем регионе. Штекер на зарядку типа С, видимо обновили. Дисплей не сильно яркий, глаза не режет в темноте. По частотам можно ходить в режиме сканирования, либо прямой ввод частоты, либо по ранее найденным сохраненным станциям. С определенным шагом ходить вроде как нельзя.
Не удалось проиграть mp3 с флешки. 16 Гб флешку форматнул в fat32, закинул mp3 cbr 320kbps joint stereo - не играет. Хотя на другой блютуз колонке вспроизводит нормально. Странно, в характеристиках заявлена поддержка 16 Гб флешек.
>>578345 >Штекер на зарядку типа С, видимо обновили. Вот это апгрейд! >Дисплей не сильно яркий, глаза не режет в темноте. Я так и думал, что не будет яркий - это красные светодиоды. Но у меня есть один радиоприёмник (POVO на картинке) просто с зелёным просто светодиодом - люто светит, с закрытыми глазами ночью чувствуется. Свой POVO не рекомендую к приобретению - очень много недостатков.
В общем получается, радио норм, на зарядке играет, чувствительность норм, звук норм - но остаётся недостаток в том, что станции в память не получится записать в произвольном порядке, переставить или же просто стереть ненужную станцию из памяти. Может быть некритично, так как частоту можно прямо назвать, но неудобно всё же.
Таже неудобно, что не отображает названия песен, нет поиска по папкам, придётся помнить номера песен, чтобы находить нужную песню по номеру. Можно приноровиться, но было бы лучше, чтобы были названия песен тоже видны. С индикацией названий очень маленький вообще выбор вариантов есть.
