Анончик, вот поясни, вот нахрена тебе в 2025 году сдалась радиотехника?
ThomasSzasz
13/01/25 Пнд 14:35:11
№
1
мимо-FPGA-engineer-из-San-Mateo, CA
Кушаю и пью за счет нее
Это единственный карьерный путь, который кроме айти моежт принести тебе ЗП от 150-200к в месяц
>>570557
>>570551
Кстати, кому там больше на западе платят - hardware engineer, circuit designer, pcb layout designer, fpga developer или embedded engineer?
> circuit designer
На каком западе то? В Омэрике 50 штатов, это федерация, в Евросовке 27 государств.
За все США не скажу, но в CA плисоводам и аврщикам платят хорошо, трассировщикам тоже хорошо, но по-меньше чутка, а первыми двумя профессиями может оказаться кто угодно. Но вообще, всё зависит от конторы/дяди.
Я прост думал что схемотехникам там больше чем эмбеддедщикам платят. Я сам схемотехник (EE & Circuit Designer как записано в линкедин, но работаю на Европу).
По большей части из-за интересной области физики. Играться с электромагнитными волнами, это же целая "вселенная". Можно погрузиться в неё, когда ирл всё становиться невыносимо скучно и блекло.
1. #ПЛИС #fpga
Разработчик ПЛИС
Любой город России, удаленная работа
Занятость полная
Удаленная работа
З/П: 150 000 - 350 000+ руб.
Должностные обязанности:
- Разработка архитектуры и программирование ПЛИС для реализации сложных алгоритмов обработки сигналов.
- Работа с инструментами разработки (например, Xilinx Vivado, Altera Quartus) для синтеза и отладки ПЛИС.
- Проведение симуляций и тестирований решений на реальном оборудовании для обеспечения соответствия проектных требований.
Знание/опыт:
- Желателен опыт работы с китайскими ПЛИС
- Желателен опыт в реализации алгоритмов обработки сигналов для видео, включая фильтрацию, сжатие и декодирование.
- Обязательно пребывание в России
Условия труда:
- пространство для развития и роста
- гибкий менеджмент
2. #Схемотехник #Embedded #CompactPCI #COMExpress #PC104 #BoxPC
Инженер-схемотехник (вычислительная техника)
Компания: Фастэко
Город: Москва
Занятость: полная
З/П: Заработная плата: от 180 - до.. зависит от квалификации
Должностные обязанности:
❇️ Участие в разработке концепции изделий: блок, планшетный компьютер, моноблок.
• Разработка схем электрических для различных составных частей изделий.
• Разработка документации.
•
Постановка задач смежным подразделениям: конструкторам печатных плат,
разработчикам конструктивов, программистам, техническим писателям.
• Проведение наладки и тестирования изделий.
• Участие в постановке изделий на серийное производство.
• Сопровождение изделий в серийном производстве.
Знание/опыт:
❇️ Знание основ цифровой электроники и вычислительной техники;
• Знание принципов построения вычислительных систем с использованием современных процессоров, контроллеров и ПЛИС;
• Понимание принципов работы цифровых интерфейсов передачи данных: RS232, RS485, CAN, PCI Express, SATA, USB, LVDS, Ethernet;
• Знание принципов работы источников вторичного питания;
• Понимание основ Signal и Power Integrity;
• Понимание требований к ЭМС;
• Знание одной из САПР проектирования: MentorGraphic (DxDesigner), Cadence (OrCAD), Altium Designer;
Приветствуется:
❇️ Знание спецификаций cPCI, cPCI Serial, COM Express, PC/104+, MicroPC и
конструктива Евромеханика и опыт проектирования устройств на их базе;
• Знание актуального состояния рынка промышленных компьютеров и основных тенденций;
• Знание нормативной базы (ГОСТов) с требованиями по ЭМС, климатическим и механическим воздействиям.
Условия труда:
❇️ Работу в компании с многолетней историей и в команде интересных, увлеченных своим делом людей;
• ДМС (после испытательного срока);
• Трудоустройство по ТК РФ и достойную заработную плату – размер обсуждается на собеседовании;
• Обед на оборудованной кухне или в столовой (демократичные цены);
• График работы 5/2, 10:00 - 18:30, гибкое начало дня;
• Работу в офисе в шаговой доступности от метро м.Беляево.
Электронная почта: taefe@fasteko.ru
>>радиотехника
>>570754
>>ПЛИС
Во первых, вторая вакансия в списке это радиотехник-СХЕМОТЕХНИК. ЗП от 180к
Во вторых, ПЛИС это и есть цифровая радиотехника как на пикрил
Я сам далек от темы. просто года четыре назад на хабре была большая тема: куда валить из асу. Люди отписывались, что много гемора, а зп 80-100
>а зп 80-100
Можно и программистом С++ на 60 т.р. устроиться, но это же не значит что такая у них средняя зарплата.
>много гемора
Опять же по разному бывает. Если это разные сложные задачи, касающиеся специальности, то наоборот многим это хорошо - быстрее научишься и уйдешь на большую зарплату. А кто-то наоборот хочет сидеть на жопе ровно в идеале до пенсии.
>как на пикрил
Так нормальные люди не делают. Тем более внутри FPGA не получается в итоге ничего похожего на такую схему, т.к. комбинационная логика там делается на LUT.
Не удержался от комментария.
>Так нормальные люди не делают
Тем не менее сам "FPGA код", т.е дизайн, в конечном счете выглядит +- так, если представить схематично. То что находится внутри FPGA в виде LUT ячеек ты все равно не трогаешь, ты пишешь только дизайн для этого FPGA. Ну если грубо говоря.
>Тем не менее сам "FPGA код", т.е дизайн, в конечном счете выглядит +- так
Так, да не совсем. Если для рассыпухи (с которой перерисовали схему на твоей картинке) задача разработчика все это дело минимизировать (диаграммы Вейча, Карно, подбор комплектации), то для FPGA такой задачи не стоит, а нужно просто описать ту же комбинационную функцию по возможности понятнее.
А мне говорили что цифровая схемотехника и FPGA в разы легче аналоговой лол. Лучше уж буду в своем болоте сидеть, проектировать антенны да фильтры
FPGA за тебя тулчаин оптимизирует, что бы там не нарисовал. Оно правда туго считает, долго пиздец, на нервы действует это.
Только само по себе это не значит что работа станет проще, сами устройства посложнее будут и/или работы побольше.
Так с любой специальностью будет. Что-то проще в одном, что-то в другом. Если будешь стремиться к зарплате побольше, то все равно будешь сильно загружен с любой специальностью. Или можно сидеть на жопе ровно за меньшую зарплату, понемногу тупея. Хотя к старости это все равно для многих неизбежно.
На самом деле не везде так. Где-то ты платишь не своим трудом и загруженностью, а багажом знаний и опыта.
Есть вакансии, где присутствует очень жесткий отбор, нужно пройти 100500 собеседований и тестов, нужен диплом магистра, офигенный стаж работы и хорошие рекомендации с прошлых мест работы.
Однако на самой же работе будешь большую часть времени хуи пинать. Зато работодатель точно знает что в напряженной или даже экстренной ситуации этот работник сделает 99% все правильно и ответственно.
>а багажом знаний и опыта.
Если учесть что багаж знаний и опыта берется и поддерживается путем определенного труда, то все в точности как я написал.
Ну и в целом полезно, тут 3де принтер собрать, там автомобиль диагностировать, хуйню на ардуинке сделать.
Ну а глобально да, аналоговая электроника тупиковое направление. На удаленочку никуда не возьмут, только в шарашку какую за еду на замену деду пердуну.
>аналоговая электроника тупиковое направление
В кб от 150-200к платят так-то. И это только в российских. В Азии еще выше.
> 1. #ПЛИС #fpga
клепать дроны для пынькиных имперский амбиций, нахуй
> 2. #Схемотехник #Embedded #CompactPCI #COMExpress #PC104 #BoxPC
вот это уже достойно
>клепать дроны для пынькиных имперский амбиций, нахуй
Вовсе не обязательно. Ты это взял это с того что там работа с видео? Так это для телевидения может быть.
> - Обязательно пребывание в России
А налоговой им как отчитываться, если их работник не в России живёт? Предполагаю что если без серых схем, то такое требование у всех будет. Ну либо у компании должен быть филиал в европах.
платишь зряплату на российскую карту и отчитываешься, а работник пусть хоть из Зимбабве капчует. а фраза "Обязательно пребывание в России" кагбэ намекает, что с этой работой будешь невыездной.
а это в свою очередь кагбэ намекает, что ты будешь убивать людей, а не развивать промышленность.
FPGA это цифровая логика, для которой ты делаешь дизайн, а Ардуино это программирование программного кода.
Типо того, только ты пишешь дизайн буквами. Это как программирование, но на деле это тот же дизайн.

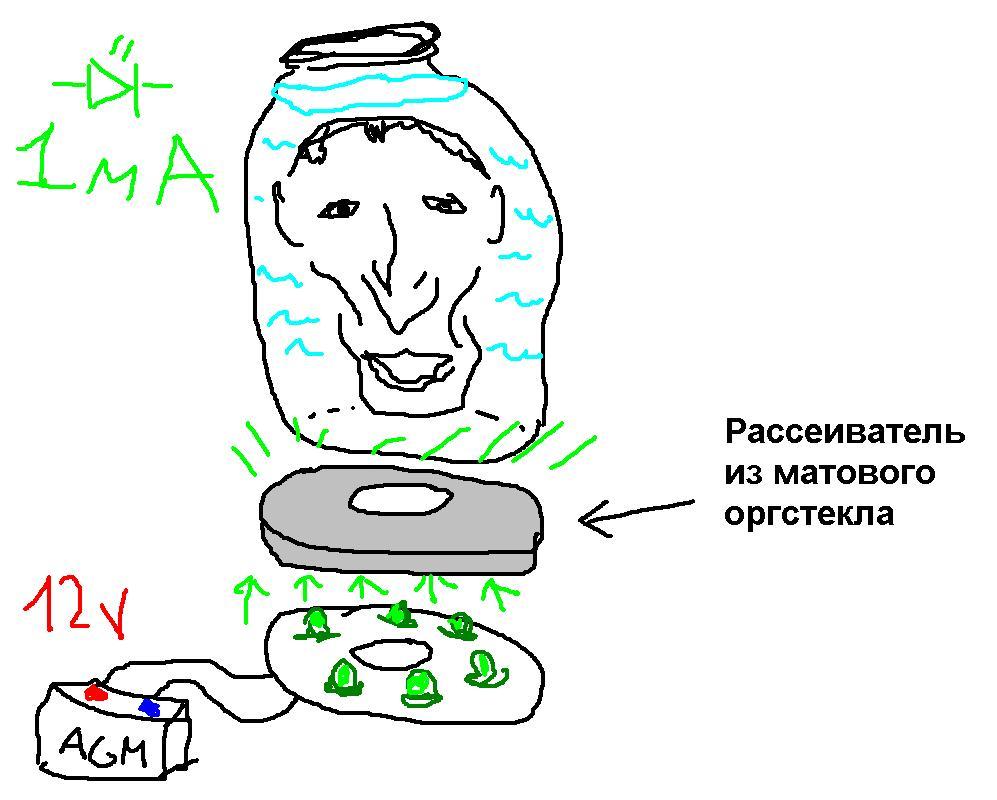

Установка должна быть автономной, с питанием от 12 вольтового аккума, с бесперебойной работой хотя бы в течение месяца. В связи с этим цель добиться яркого свечения при силе тока не более 1 миллиампера на всё. Как считаете, хватит такого мизерного тока, чтобы уже в сумерках свечение головы было хорошо видно с 5 метров? И какие светодиоды лучше всего под такой экономичный режим подойдут (недорогие естественно).
А ещё лучше посоветуйте, где можно надергать таких светиков на шару, а то в магазинах чуть ли не по 30 рублей за штуку. Слишком дорого для экспериментов.
>то для FPGA такой задачи не стоит, а нужно просто описать ту же комбинационную функцию по возможности понятнее.
Что за глупости. Как ты думаешь, чего оно так долго компилируется? Просто так?
На алике диоды мешками продаются.
Современный диод можно питать вообще мизерным током, яркость там ебическая.
А если "голову" делаешь сам, попробуй пропитать её светящимся порошком, тогда и без питания светиться будет.
>Что за глупости.
А ты значит будешь минимизировать всю комбинационную логику методом диаграмм Вейча с расчетом на реализацию в NAND?
Не понимаю характера твоего ответа.
Я написал что оптимизация задачи производится. В целом она присутствует при решении задачи, то что этим занимается не тот кто рисует логику, это дело другое. Ты точно так же можешь использовать алгоритмические оптимизаторы для своих дискретных цепей.
Например, есть возвышенность примерно на уровне 5-го этажа. И вокруг этого холма застроен спальный район из хрущевок и 9-тиэтажек. Частота, скажем, 89 мегагерц или 100. В промежутке между коммерческими станциями (чтобы они не заглушили сигнал своей мощностью). На километр пробьет, или уже через 2-3 дома вся энергия сигнала осядет в железобетонных перекрытиях?
И ещё, как правильно рассчитать мощность сигнала? Допустим у меня транзисторный каскад, с током покоя 100 миллиампер и напряжением питания 20 вольт. То есть на антенну через разделительный конденсатор будет идти сигнал амплитудой от -10 до 10 вольт, и силой тока в 100 миллиамер на пике синусоиды. Правильно ли я понимаю что таким образом антенна будет излучать 1 Ватт энергии?
>Подскажите, на какое расстояние в условиях города
Электромагнитное излучение распостраняется бесконечно.
Энергия это передача взаимодействия. При распостранении эми ничего не передается и изменения энергии нету. Поэтому, при наличии достаточно чувствительного приемника ты можешь принять сигнал бесконечно далеко.

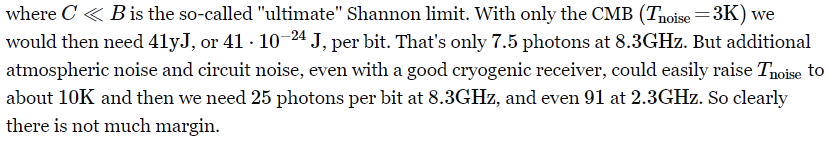

Например, для связи с вояджжером достаточно нескольких фотонов на один бит
https://physics.stackexchange.com/questions/816698/how-many-photons-are-received-per-bit-transmitted-from-voyager-1
Запости результат потом. И сурсы.
Собираюсь похожее делать.
Есть примитивный транзисторный каскад - на базе 100килоом , в коллекторе вместо резистора колебательный контур, чтобы усиливать сигнал генератора перед этим транзистором.
не могу догнать, как выходная мощность такого каскада зависит от базового резистора. Или не зависит вовсе?
Ведь базовый резистор задает лишь ток покоя (примерно 16 миллиампер), и на переменный ток и переменную мощность не влияет. Или влияет? Если снизить сопротивление резистора на базе до 50к, то ток покоя увеличится до 32 миллиампер. Значит ли это что мощность выходного сигнала тоже увеличится?
Чатжпт насчет резистора ничего толком не ответил. Лишь сказал что мощность может увеличиться если повысить напругу питания, но это и так очевидно.
Нарисовать каскад не могу, опишу словами. Тупо разделительный кондер на базу и 100к с питания для открытия транзистора. Коллектор соединен с питанием через колебательный контур из катушки и кондера, настроенный на частоту генератора. Эмиттер на земле. Выход через второй разделительный кондер подключенный в точке между контуром и коллектором
>не могу догнать, как выходная мощность такого каскада зависит от базового резистора. Или не зависит вовсе?
https://en.wikipedia.org/wiki/Bipolar_transistor_biasing
Вроде в самом низу статьи есть пример с колебательным контуром, но он в эмиттере и вообще на англицком непонятно
Короче сам нашел что искал на радиокоте. И немного домыслил.
Чтобы повысить мощность нужно наоборот увеличивать сопротивление базы, пока не начнется нелинейный режим. Таким образом при одном и том же переменном токе переменное напряжение на коллекторе а значит и мощность будут расти пропорционально закрытию транзистора.
>нахрена
Это свобода и ощущение сделанного своими руками. Это обалденная гибкость, где любое событие или данные можно превратить в любые данные и событие. И на сдачу - это возможность починить 9 из 10 сдохших и подобранных приборов, цифровая некромантия.
лаба выглядит так, будто бы в ней никто ни разу не работал и не собирается
У меня розетки не заземлены, из-за этого при подключении гитары и гитарного процессора в звуковуху компьютера на струны идет незаземленное напряжение.
От этого струны покалывают руки, но главное в сигнал добавляются помехи, шорох и т.п. во время касания струн.
Нужна какая-то развязка гитары и последующих цепей.
ADUM3160 / ADUM4160. Развязывайся по USB, не хватит если тока для устройств USB, то питай отдельно с трансформаторного блока питания. Звук не надо через оптику развязывать.
А почему в этом треде?
Не, усб я вообще в данной цепочке не использую.
Звуковая PCI
>Звук не надо через оптику развязывать.
в принципе комбик или его эмулятор не должны пропускать частоты выше 12к, поэтому как мне кажется опторазвязка должна справиться с передачей. Ладно, сам попробую потом использовать тупо два светодиода как передатчик и приемник. Хотя, вангую, станет очень шумно.
>А почему в этом треде?
Потому, что интернет не тянет большие треды, а этот более менее подходящий для вопросов. Да и утонуть не дал заодно интересной теме.
>не должны пропускать частоты выше 12к, поэтому как мне кажется опторазвязка должна справиться с передачей.
По одной жиле оптоволокна гоняют и 10 гбит/с и 100 гбит/с. И это в самом обычном серверном оборудовании. Так что частота тут не при чем.
Проблема с линейностью оптопар, что для звука вероятно даже важнее полосы. Однако для гитар пофиг на линейность. Так что анон выше не прав на счет того что не надо звук развязывать через оптопару.
Только отсутствие заземление - это пиздец.
Не справиться. Ты не шумов бойся, а нелинейности. Светиодиод+фотодиод ты наверное имел в виду это очень нелинейно, для ноль-один это идеально, для звука пизда. Трансформатор на пермаллоевом сердечнике хитровыебанный фирмы Haufe ты ныне хуй найдешь, он линеен практически.
В детстве-юности привлекала электроника. Схемки в тетрадках, паечка приемников итд. Закончилось тем что спаял себе компьютеры в 12-14 лет. Потом стал писать на ассемблере и в итоге так и пошел работать программистом. Первоначально мечтал делать игры, но увы, до Gamedev'а не дошел. Плыл по течению из-за денег, поэтому пошел работать на БД/SQL. Потом работал всё на удаленке. Даже попытался делать собственные мобильные игры.
В итоге забросил электронику получается где-то на 25 лет.
Потом попал на работу где сначала писал на сях/плюсах библиотеки, но было микроконтроллерное железо пожилого мужика который уволился. В итоге стал поддерживать в этой конторе микроконтроллерное железо.
Причина: Люто, бешено надоело программирование под PC. (могу C++/C#/Java) Скукотища. Всё познал, ничего там нового не будет.
Электроника, к которой вернулся, стала отдушиной.
Механизм "покалывания" такой:
В компьютере стоит импульсник. Любой импульсник для того чтобы не гадил помехами обратно в 220 сеть защищен на входе конденсаторами. Так называемые Y конденсаторы.
Эти конденсаторы подключены так:
1й. между 220в (фазой) и на заземление.
2й. между 220в (нейтраль, он же ноль) и на заземление.
Что будет если заземления вообще нет и оно ни к чему не подключено?
Тогда конденсаторы фильтра образуют конденсаторный делитель напряжения со средней точкой на заземлении. На средней точке из-за делителя оказывается 220/2=110В фазного напряжения. Часто его так и называют "полуфазное".
Но контакт заземления соединен со всем корпусом компьютера, с GND всех плат и USB. Таким образом, на корпусе, на всей массе компьютера, на массе USB-линий итд присутствует 110в полуфазного.
Первопричина в том что нет истинного заземления. Но когда его нет, причина внутри компьютера.
Даже если ты отвяжешь компьютер от 220 с помощью разделительного трансформатора (продаются такие) то как только ты соединишь с компьютером девайс полагающийся на заземление (скажем продвинутый телевизор), 110в полуфазного напряжения прибегут к тебе уже с этого девайса, с его импульсного блока питания и его Y-конденсаторов.
Поэтому выход тут - развязывать разделительным трансформатором ВСЁ, все устройства которые могут быть подключены друг к другу и к компьютеру. К сожалению, разделительные трансформаторы нынче дороги.
Пердолы делать, которые не продаются, либо стоят дохуя, а внутре нихуя. Не люблю гойские прогревы.
>>582095
>>582112
Спасибо за ответы
>фотодиод
нет не фотодиод а именно светодиод в качестве фотодиода. Знаю что в ключевом режиме точно работает.
Просто фотодиодов у меня нет а светодиодов много надергано с разной техники и просто куплено.
>Знаю что в ключевом режиме точно работает
Окстись, Евлампий, побойся Бога))))) В ключевом, 0 or 1, а ты на них хочешь подать бренчание балалайки состоящие из пучка синусоид разных частот и амплитуд. Слэпом на басухе ты будешь заставлять светодиод подмаргивать, второй светодиод будет давать всплески напряжения. Это же сколько нужно градаций свечения светодиода чтобы передать хотя бы один аккорд на 6-ти струнах, при том что там будет не просто 6 синусоид, а еще и куча гармоник. Есть оптроны которые в принципе способны развязать звук, но поверь ознакомившись с ценой и доступностью ты возьмешь лопату и пойдешь копать заземление. Или возьмешь бокорезы и изничтожишь конденсаторы в БП компьютера.
>Есть оптроны которые в принципе способны развязать звук, но поверь ознакомившись с ценой и доступностью ты возьмешь лопату и пойдешь копать заземление.
https://www.electronshik.ru/item/IXYS/LOC111S
500 рублей всего лишь.
На самом деле, если приблизиться к проблеме, не всё так плохо.
1. Обычные аналоговые оптроны стоят просто чуть повышенную мзду, если не стремиться к покупке особого аудиофильского оптрона.
2. Со стороны светодиода вводятся схемы линеаризации на ОУ.
Подобные оптроны содержат два фотоприёмникаю
1й в Feedback-цепи ОУ-драйвера светодиода (линеаризация светодиода)
2й на стороне развязки тоже линеаризован ОУ.
Схемы надо искать, мне встречались.
Но ему действительно, лучше раскошелиться на разделительный трансформатор для звука.
Заземление тоже вариант, оно нынче не копается лопатой, а вворачивается в землю самозаглубляющимся штырём/штырями в подвале, причем это могут сделать специально обученные люди, обычно продающие такую услугу.
Сейчас напишу третий, самый лучший для него вариант.
Бери аналоговый изолятор ISO124, у нас работает, все довольны.
https://www.chipdip.ru/search?searchtext=ISO124
Естественно, на али, озоне дешевле. С соответствующими рисками.
Ранее его производил BURR-BROWN.
Чтобы питать его первичные цепи тебе понадобится маленький изолированный блочок DCDC-развязки +12-12.
Другой финт ушами. Ищи "isolated opamp" их много. Китайский будет стоить копейки.
Ну 600 в чип и дейле, деньги не великие, нужно тестировать какой он там высоколинейный. Всяко лучше чем два светодиода жопа к жопе.
>>582232
>>582201
>>582230
В общем вчера попробовал промодулировать светодиод звуком (сигнал с плеера, через усилительный каскад на транзисторе, ток покоя 7мА), и принять свет вторым светодиодом нагруженным на свой усилительный каскад.
Сначала показалось что работает, но при закрытии приемного диода темной бумажкой ничего в звуке не менялось. Оказалось что каскад приемного светодиода тупо ловит наводку от каскада передающего, лол. А с плеера видимо шел слишком слабый сигнал, нужно уменьшить входной резистор на базе, чтобы мерцание передающего было видно невооруженным глазом на 20 килогерцах например.
Впрочем возиться с дидами или настоящими фотоприемниками я уже не буду, так как наводка внезапно дала вполне чистый и неискаженный по ачх звук. По крайней мере на слух не сильно заметно.
Таким образом я лучше сделаю так - намотаю на гвоздь две катушки по 50 витков проводом 0.1мм вот и получится трансформатор с низкой индуктивностью. Сигнал гитары буду посылать на "транс" через эмиттерный повторитель с питанием от лития. Если 50 витков окажется мало для нагрузки повторителя, увеличу количество.
Или вообще возьму не гвоздь а сетевой трансформатор от какого нибудь денди из 90-х. Затем через делитель и какой нибудь буфер снижу повысившуюся напругу до приемлемой и дальше уже в процессор как и планировалось. Если высокие частоты завалятся, компенсирую их RC цепочкой перед процессором. Вот и весь сказ.
>По крайней мере на слух не сильно заметно.
Генератор+осциллограф возьми, сними АЧХ, удивишься. Зря что ли в микшерных пультах ставили развязку на хитровыебанном трансформаторе с пермаллоевым сердечником? Делов-то, на гвоздь мотанул или вообще пусть наводкой наводится.
