Его нет, очевидно.
Ставь размыкающий джек где-то на линии от касеты или от радио
>размыкающий джек
Ну то есть это решение для создания аукса, лол.
Так что тебе предстоит более сложный мод
это я уже сам не смогу, подпаять к разьёму ещё в силах, но дальше не умею. что значит слип? сон? у этого из инструкции есть вход

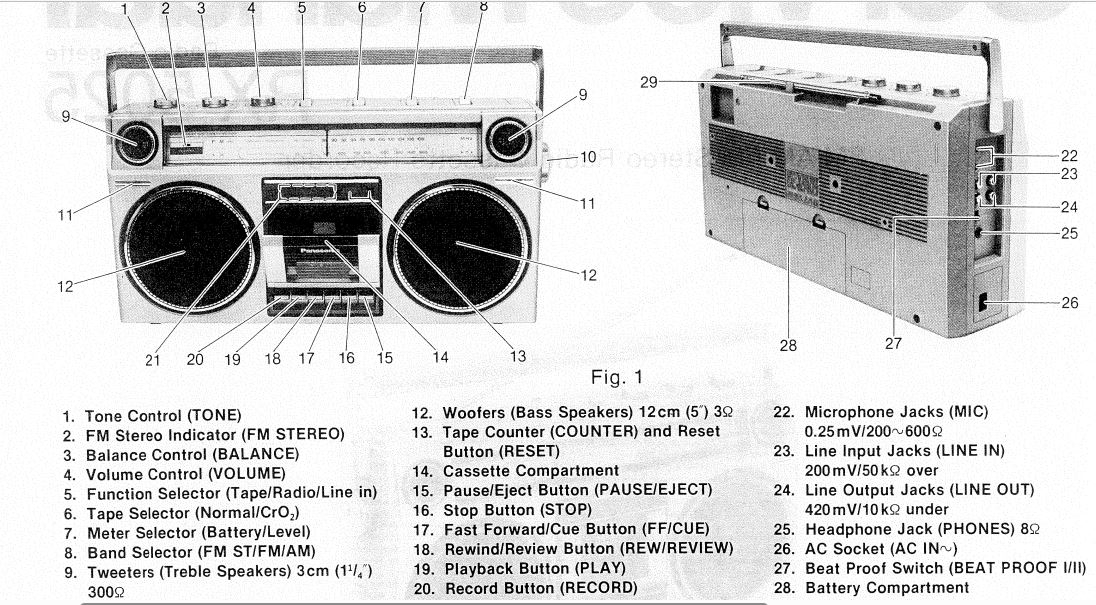

На мафоне написано же что там линейный вход и на запись и на воспроизведение.
В жтом дин -разъёме всё есть. И то и то.
>>540651
Это очевидно немного друная модификация. У тебя нет 23 и 24.
Точнее оно есть но всё в одном разъёме другого типа (дин)
>>540629
Можно использовать миниджеки которые для внешних колонок. Предварительно конечно отпаять то что к ним подлючено и подпаять куда нужно линейный вход.

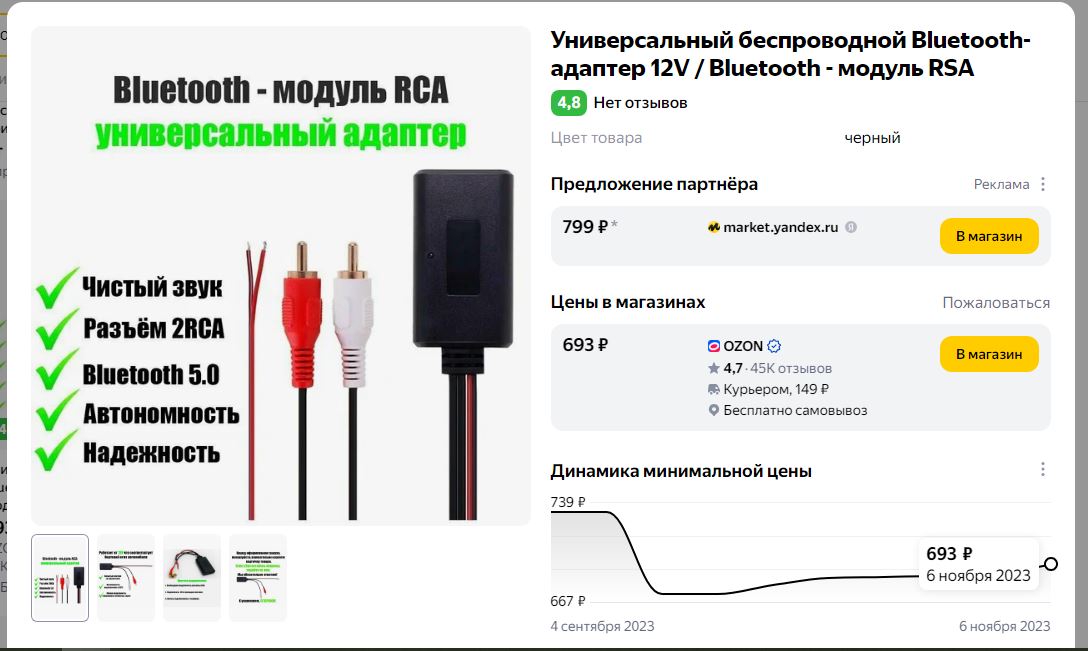

я что то типа такого блока хочу, все подключения внутри, только не знаю где такой купить. на озоне только такие, но они 12 вольтовые, а 12 вольт внутри магнитолы я не нашёл, 5 есть
Очень сомневаюсь что там нет ничего кроме 5В.
Там полюбому от 9 до 14 что то есть.
Алсо у тебя на картинке буквально 5в. О чём ты?
А даже если бы оно было 12, то с вероятностью 99,999% там на плате понижающий стаб и сам приемник не 12в. Т.е легко обходится.
Так линейный вход для записи вряд ли при воспроизведении куда-то подключен
>хочу поставить модуль блютуз
>и в него хочу поставить

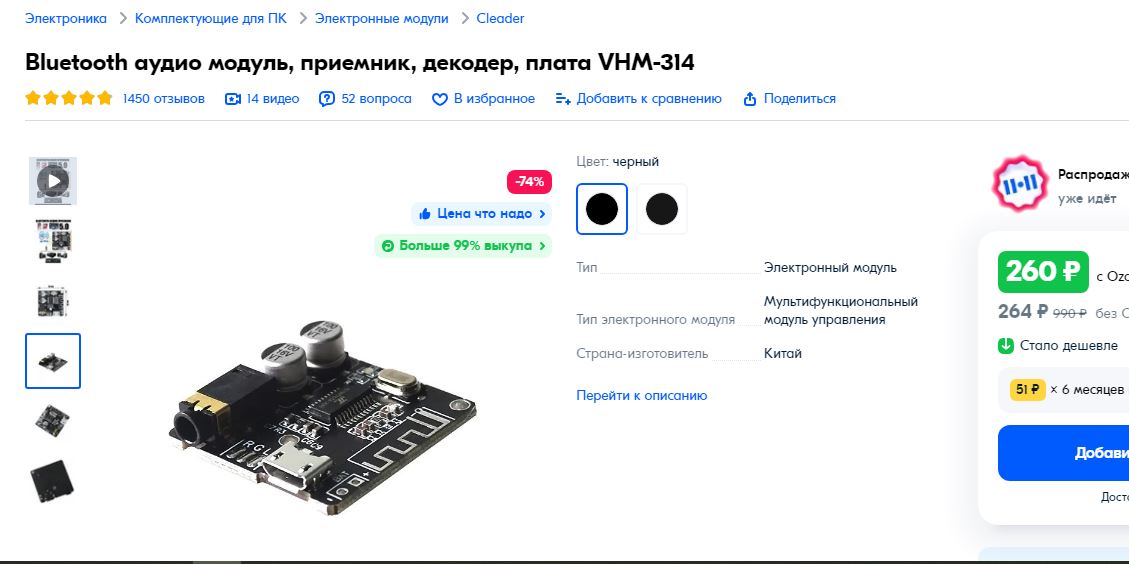

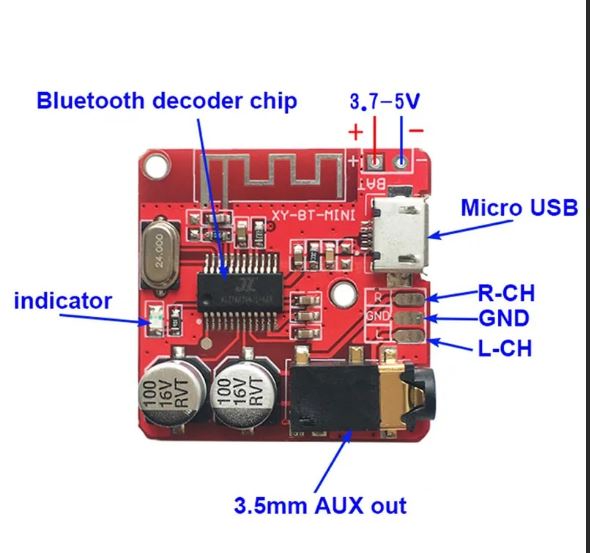

>заказал такую плату, придет буду колхозить
Вход и не нужен. Нужен выход. Подлючаешь в него как в вход и с большой вероятностью всё будет работать (зависит от схемы).
Типа включил например мафон без кассеты и подаешь свой сигнал.
Если включить радио то офкс будет одновременно всё играть это не очень.
Зато даже разбирать не нужно.
>>540776
А я одобряю всегда такой колхозец и вторую реальную жизнь для аппарата.
Правда с оговорками что не будет этот ебучий блютуз криво например впилен в морду.
>А я одобряю всегда такой колхозец
Слип может быть что угодно от отключения источников сигнала до отключения питания
>>540651
Sleep это отключение радио автоматически через определённое время (30 или 45 минут). А реализовано оно так: в режиме Sleep вставляешь кассету и нажимаешь на Play, после чего включится радио. А когда на кассете закончится плёнка, то радио отключится само.
Слип можно задействовать скорее всего.
В положении слип отключается часть питания (или вообще отключается, я не силен вообще в этом всем есличо), наверное можно там какой-нибудь костылек пробросить, чтоб включалось питание блютуза.

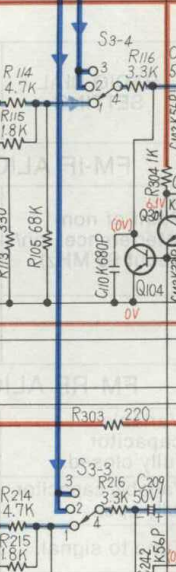

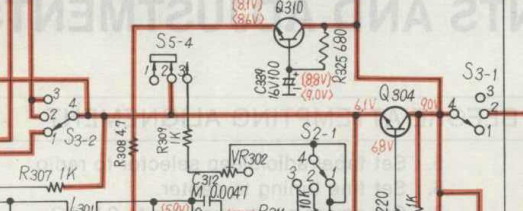

В позициях 2 и 3 (radio и sleep) сигнал коммутируется одинаково, третью ножку s3-4 и s3-3 можно отпилить и подключить к блютузу
Это скорее всего майор ФСБ, у них методичка на имиджбордах постить с иконкой аниме.
Бля, я открыл эту пиздоглазую картинку. а она мне как раз там оказывается ещё текст лол.
Впрочем не зря никогда анимешную залупу не открываю, там всегда в лучшем случае ничего плезного. В остальных примерно 95 - говно.
>не понимаю где аукс?

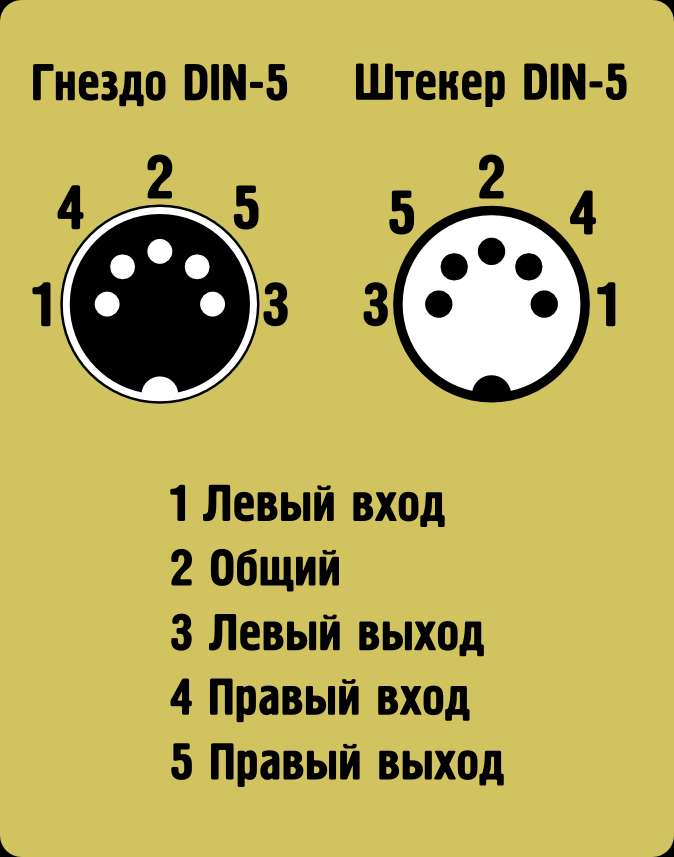

Разъём DIN-5, контакты 2 (корпус), 3 (левый канал) и 5 (правый канал). Контакты 1 и 4 - это для внешнего УНЧ/магнитофона.
>>540659
Он универсальный.

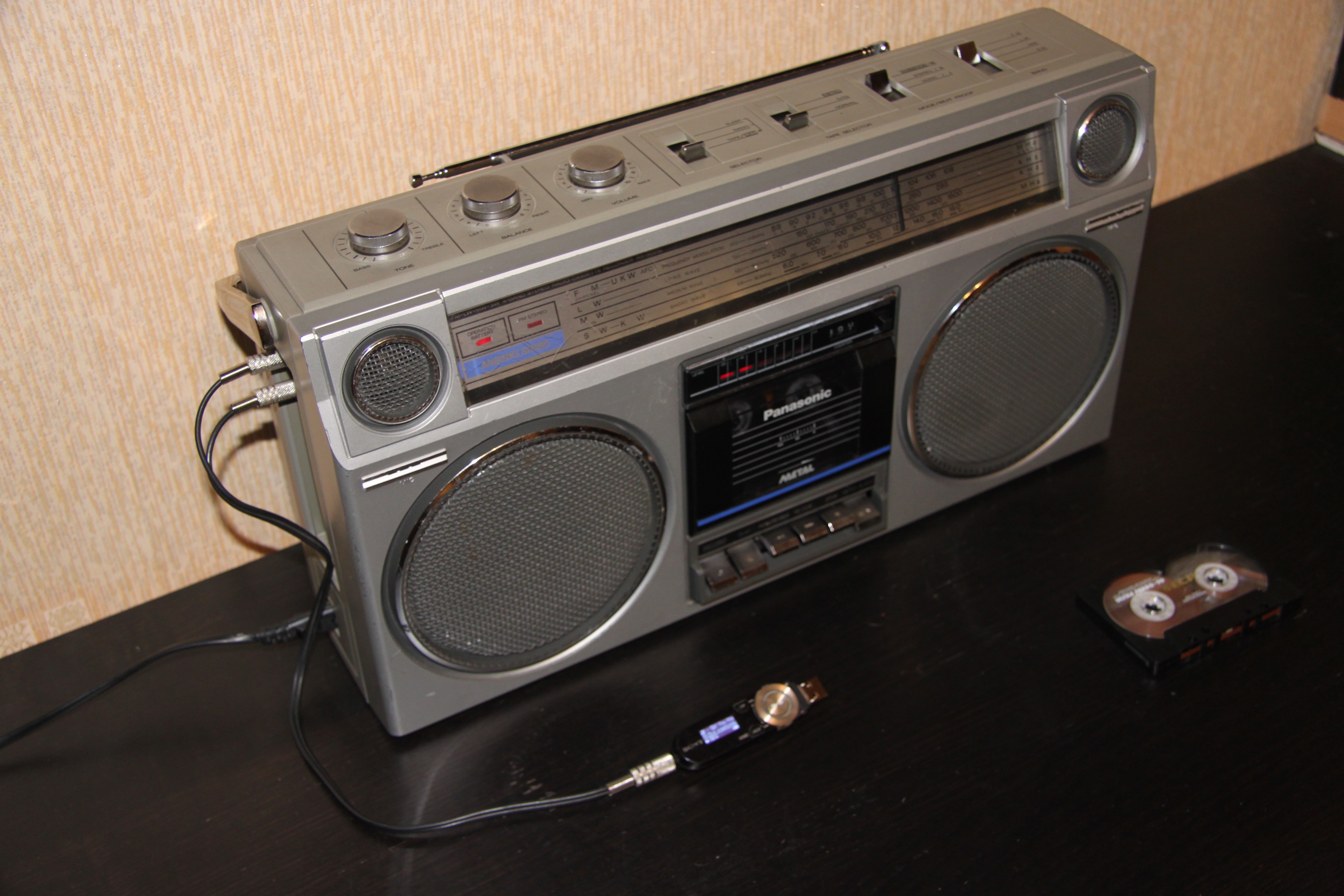

Я бы на твоём месте не стал ничего колхозить в таком дорогущем аппарате, а тупо сделал из блютуз модуля подключаемое к DIN-5 внешнее устройство с питанием от собственного источника (аккумулятор, зарядка для телефона и т.д.).
Двучую этот совет, по схеме вроде как если подать сигнал на ВЫХОД, он должен в какой-то степени просуммироваться.
Судя по стилю общения ОПа сделоть красиво у него не получится
Sleep это отключение радио автоматически через определённое время (30 или 45 минут).
точно! забавно реализовано, сколько отмотаешь по счётчику плёнки, столько и работать будет
спасибо, сам бы ни когда не догадался

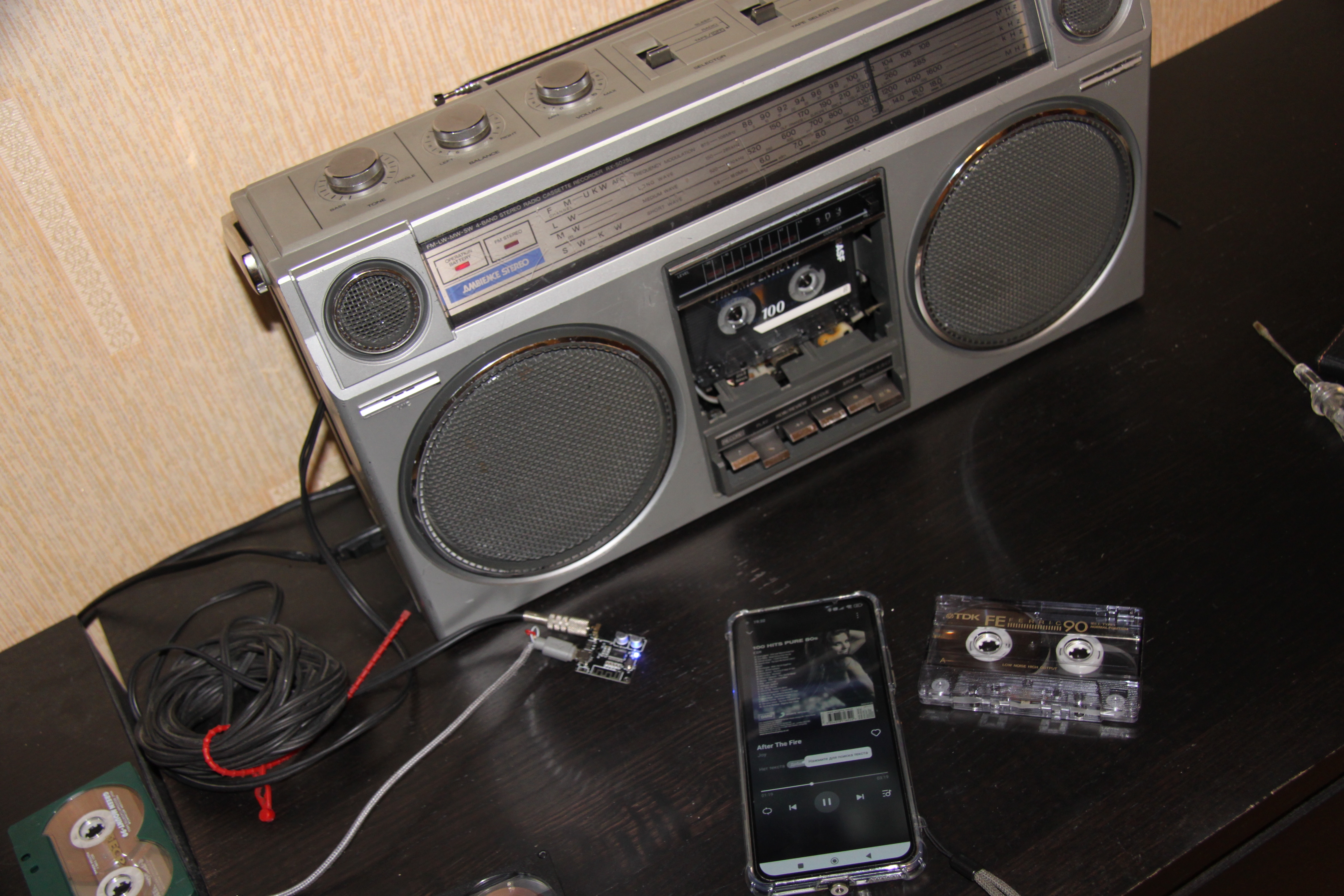

получил сегодня плату, поигрался...
Я бы на твоём месте не стал ничего колхозить в таком дорогущем аппарате, а тупо сделал из блютуз модуля подключаемое к DIN-5 внешнее устройство с питанием от собственного источника (аккумулятор, зарядка для телефона и т.д.).

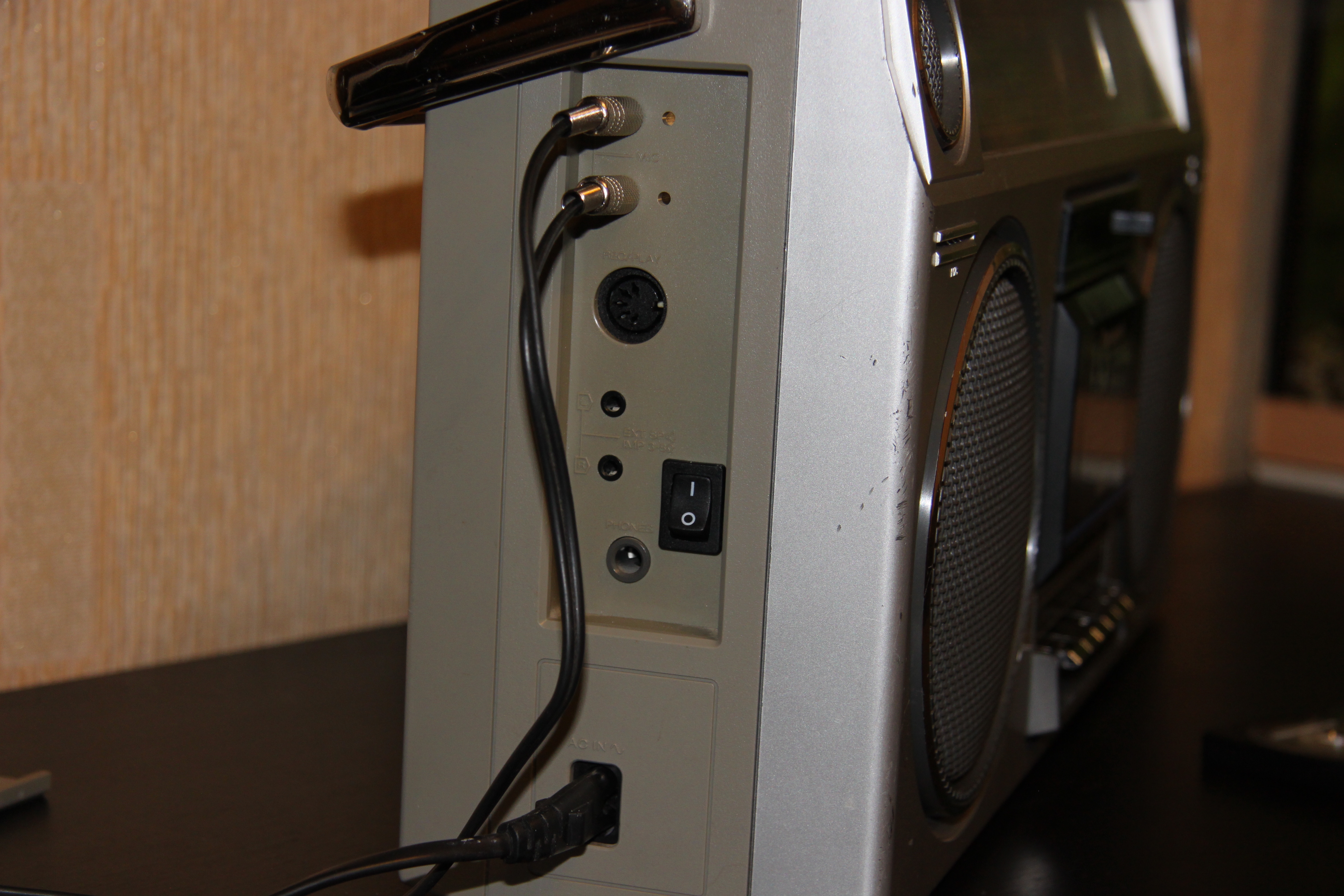

так и сделаю. был бы аукс - сделал бы за пол часа, а так мне самому хорошо не сделать. единственный минус подключения через дин5 то что необходимо включать плей, без этого не работает, плэй и пауза, без паузы двойной звук с кассеты и с блютуза. если блютуз подключать к гнёздам микрофонов, то звук только при включенной записи. и в том и в другом случае постоянно работает мотор лентопротяжки. была ббы дохлая лентопротяжка, сократил бы нафиг, но работает идеально, при записи с укв разницы на слух нет вообще, чуть чуть тише только. сталось съездить в мастерскую какую ни будь и посмотреть какое решение предложат. меня бы больше всего устроило через слип.
спасибо дорогой! я добросовестно смотрел эти схемы и плату магнитолы, ну не моё это совсем... я понимаю что миллионы людей это сделать могут, но не я. ты не в ДС-2 случайно?
>единственный минус подключения через дин5 то что необходимо включать плей, без этого не работает
Так и должно быть, да.
>без паузы двойной звук с кассеты и с блютуза.
Так ты зачем кассету вставляешь, когда звук с модуля на вход подаёшь?

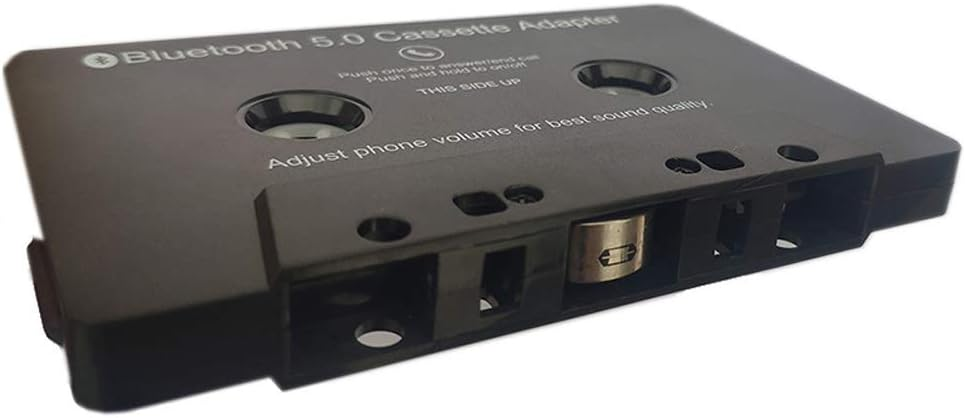

Да, кстати. Тут в посте выше >>540991 анон предложил купить блютуз-кассету. Ты мог бы купить её вместо модуля.
>>541035
>ну не моё это совсем
Так если не твоё, то просто оставь магнитолу в покое.
Хосспаде... Еьанутым нет покоя.
Сейчас бы линейный уровень на микрофон пускать.... Мммм...
Там переключатель уровня входа есть, я в инструкции видел.
мимо не оп
Чёт очень и очень сомневаюсь.
Во0первых, потому что у него они подписаны просто как мик и всё.

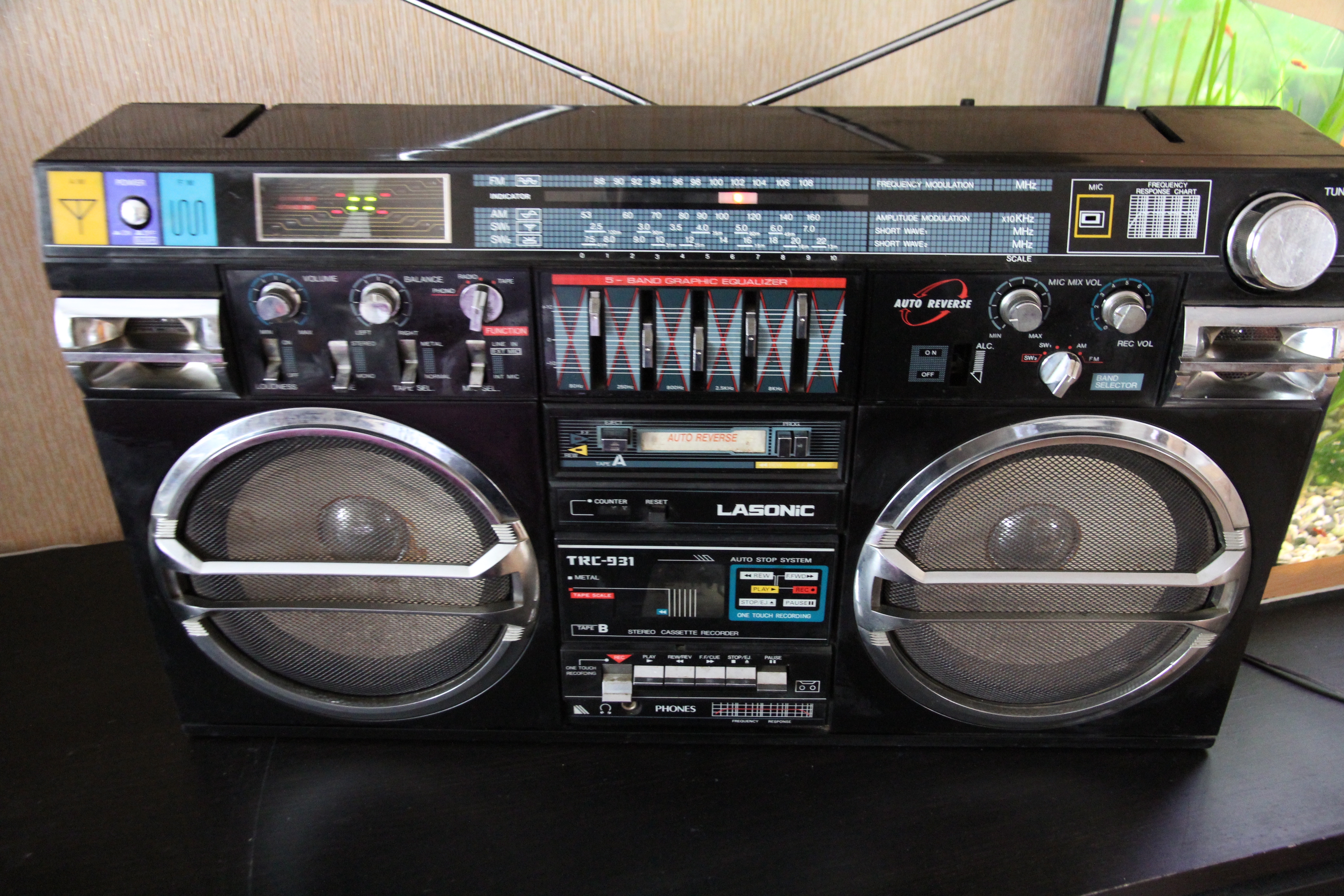

Во-вторых, что тут мелькало что-то выше - немного другой аппарат. И даже разъёмы немного другие и не там. Возможно в том аппарате такое и было.
Но тоже сомневаюсь. Ни один нормальный произодитель не пускает на мик-преамы линейный звук. И уж тем более не коммутирует подобные цепи.
Доставьте если у кого есть сервис мануал в тред. Именнно той модели, что у опа-хуя.
Нужен блютуз - переключился на кассетную дэку и нажал play.
>Хосспаде... Еьанутым нет покоя.
Пердиксы, десу.

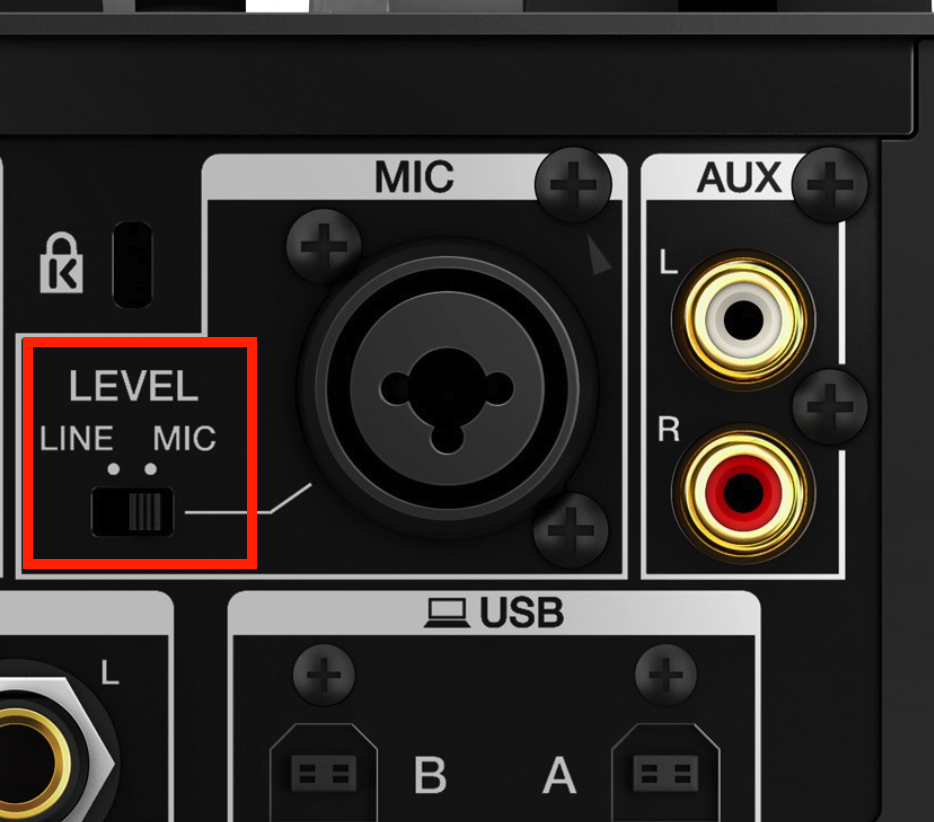

> Ни один нормальный произодитель не пускает на мик-преамы линейный звук.
На современной профтехнике только так и делают. Впрочем у ОП-магнитофона переключатель не уровня, а входа, так что да, надо было втыкать в DIN.

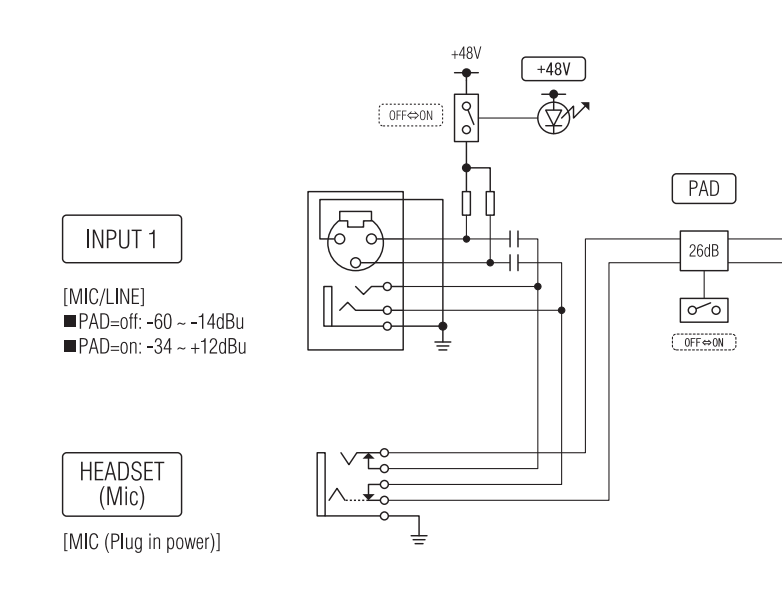

Это комбинированный разъём, неуч. Физические ДВА в одном. XLR и джек 6,3
А теперь посмотри как коммутируется уровень, энурезник. И обтекай.
Ты ещё и тупая слепошарая хуита?
Впрочем это и так было ясно.
Семен спокнись, помоги себе дауну нарисовать как "коммутируется уровень"
